Vibração circular série EA/ER/ME/HME/HSE
Vibração circular de onda completa da série EA: com uma frequência de 100-180Hz e uma pequena amplitude de 0,6mm, é usada principalmente para alimentação de peças de precisão pequenas.
Vibração circular de meia onda da série ER: com frequência de 50-900Hz e uma grande amplitude de 1,2mm, é usada principalmente para alimentar peças pequenas a grandes.
Vibração circular de alta frequência ME/HME/HSE: usado principalmente para alimentação de alta velocidade e alta precisão de peças de trabalho pequenas e frágeis de peças de trabalho de cavacos.
Especificações básicas do vibrador circular de alta frequência ME/HME/HSE
| Modelo | Diâmetro (mm= | Altura
(mm) | Disco superior máximo diâmetro (mm) | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | Peso líquido (kg) | Peso líquido da carga (kg) | Controlador aplicável |
| ME-08C | Φ85 | 80.5 | Φ140 | 100/110 | 0.30 | 100-180 | 2.5 | 0.6 | C10-1VF C10-1VFEF
C9-03VFTC |
| ME-14C | Φ140 | 89 | Φ230 | 0.55 | 7.8 | 2.0 |
| HME-08C | Φ85 | 80.5 | Φ140 | 0.15 | 220-360 | 2.5 | 0.6 |
| HME-14C | Φ140 | 89 | Φ230 | 0.30 | 7.8 | 2.0 |
| HSE-14 | Φ140 | 93 | Φ230 | 0.30 | 9.3 | 2.0 |
Especificações básicas do vibrador circular da série de onda completa EA
| Modelo | Diâmetro
(mm) | Altura
(mm) | Disco superior máximo Diâmetro (mm) | Tensão nominal (V) | Corrente nominal (UM) | Frequência de vibração (Hz) | Peso líquido (kg) | Peso líquido da carga (kg) | Controlador aplicável |
| EA-15B | Φ165 | 133 | Φ250 | 200 | 0.35 | 100~180 | 8 | 2.3 | C10-1VF C10-1VFEF
C9-03VFTC C10-3VFEF |
| EA-20B | Φ210 | 155 | Φ320 | 0.80 | 16 | 4.0 |
| EA-25 | Φ260 | 190 | Φ420 | 1.50 | 30 | 8.0 |
| EA-30 | Φ310 | 220 | Φ500 | 2.00 | 48 | 12.5 |
| EA-38 | Φ390 | 260 | Φ600 | 2.50 | 81 | 17.0 |
| EA-45 | Φ460 | 280 | Φ700 | 3.00 | 115 | 26.0 |
Especificações básicas do vibrador circular da série de meia onda ER
| Modelo | Diâmetro
(mm) | Altura
(mm) | Disco superior máximo Diâmetro (mm) | Tensão nominal (V) | Corrente nominal (UM) | Frequência de vibração (Hz) | Peso líquido (kg) | Peso líquido da carga (kg) | Controlador aplicável |
| ER-25B | Φ260 | 198 | Φ420 | 200 | 1.00 | 50-90 | 30 | 8.0 | C10-1VF/1VFEF |
| ER-30B | Φ310 | 225 | Φ500 | 1.50 | 48 | 12.5 | C10-3VF
C10-3VFEF |
| ER-38B | Φ390 | 264 | Φ600 | 2.00 | 81 | 17.0 |
| ER-45B | Φ460 | 286 | Φ700 | 2.50 | 115 | 26.0 |
| ER-55B | Φ560 | 321 | Φ830 | 5.00 | 160 | 70.0 | C10-5VF C10-5VFEF |
| ER-65B | Φ660 | 321 | Φ980 | 5.00 | 200 | 85.0 |
| ER-75B | Φ760 | 321 | Φ1130 | 5.00 | 260 | 125.0 |

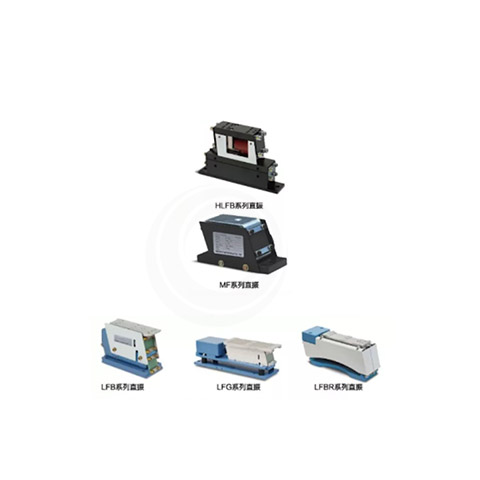

Vibração direta série LFB/LFG/LFBR/MF/HLFB
- Vibração direta da série LFB: tipo antivibração de mola de lâmina, estrutura compacta, pequena interferência com o alimentador.
- Vibração direta da série LFG: tipo antivibração com almofada de borracha, instalação simples, ajuste de equilíbrio conveniente e pouca interferência com o alimentador.
- Vibração direta da série LFBR: tipo antivibração de mola de lâmina, tipo de baixa força de reação, baixa força de reação na vibração da máquina e do equipamento.
- Vibração direta série MF: tipo de colocação direta, adequada para alimentação de longa distância e grande largura.
- Vibração direta série HLFB: vibração direta de alta frequência, adequada para alimentação estável e de alta velocidade de peças pequenas e frágeis.
Especificações básicas do vibrador direto da série LFB
| Modelo | C*L*A | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | peso líquido (kg) | Faixa máxima Comprimento*Largura (mm) | Faixa mínima Espessura (mm) | Peso da trilha Faixa (kg) | Controlador aplicável |
| LFB-300 | 150*65*97 | 200 | 0.04 | 90-120 | 3 | 300*50 | 6 | 0.4-1.0 | C10-1VF
C10-1VFEF |
| LFB-400 | 180*75*120 | 0.08 | 80-110 | 5 | 400*50 | 10 | 0.8-2.0 |
| LFB-550 | 255*90*143 | 0.15 | 75-100 | 10 | 550*65 | 14 | 1.4-3.5 |
Especificações básicas da vibração direta da série LFG
| Modelo | C*L*A | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | peso líquido (kg) | Faixa máxima Comprimento*Largura (mm) | Faixa mínima Espessura (mm) | Peso da trilha Faixa (kg) | Controlador aplicável |
| LFG-600 | 296*75*102 | 200 | 0.20 | 80-110 | 7.4 | 600*50 | 10 | 1.4-3.6 | C10-1VF |
| LFG-750 | 346*100*132 | 0.37 | 13.2 | 750*65 | 14 | 2.2-5.4 | C10-1VFEF |
| LFG-900 | 418*125*144 | 0.41 | 19.6 | 900*75 | 18 | 4.0-9.8 |
Especificações básicas da vibração direta de baixa força de reação da série LFBR
| Modelo | C*L*A | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | peso líquido (kg) | Faixa máxima Comprimento*Largura (mm) | Faixa mínima Espessura (mm) | Peso da trilha Faixa (kg) | Controlador aplicável |
| LFBR-350B | 196*70*93.5 | 200 | 0.12 | 90-120 | 12 | 350*40 | 9 | 0.4-1.2 | C10-1VF
C10-1VFEF |
| LFBR-450B | 238*80*107.5 | 0.14 | 75-110 | 15 | 450*45 | 12 | 1.2-2.3 |
| LFBR-600B | 313*95*133 | 0.28 | 75-90 | 15 | 600*55 | 14 | 2.3-4.0 |
Especificações básicas da vibração direta da série MF
| Modelo | C*L*A | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | Peso líquido (kg) | Faixa máxima Comprimento (mm) | Faixa máxima Largura (mm) | Faixa máxima Peso líquido (kg) | Controlador aplicável |
| MF-04C | 106*46*56 | 200 | 0.065 | 50-90 | 0.6 | 300 | 35 | 0.4 | C10-1VF
C10-1VFEF |
| MF-15C | 160*56*78 | 0.100 | 50-90 | 1.8 | 450 | 45 | 1.5 |
Especificações básicas de vibração direta de alta frequência da série HLFB
| Modelo | C*L*A | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | Peso líquido (kg) | Faixa máxima Comprimento (mm) | Faixa máxima Largura (mm) | Faixa máxima Peso líquido (kg) | Controlador aplicável |
| LFB-02 | 130*22*86 | 100/110 | 0.12 | 100~180 | 1.2 | 180 | 20 | 0.2 | C10-1VF C10-1VFEF C9-03VFTC |
| LFB-04 | 170*32*108 | 200/220 | 0.08 | 100~180 | 2.7 | 240 | 30 | 0.4 |
| HLFB-02 | 130*22*86 | 100/110 | 0.25 | 220-360 | 1.2 | 180 | 20 | 0.2 |
| HLFB-04C | 170*32*108 | 100/110 | 0.30 | 220-360 | 2.7 | 240 | 30 | 0.4 |

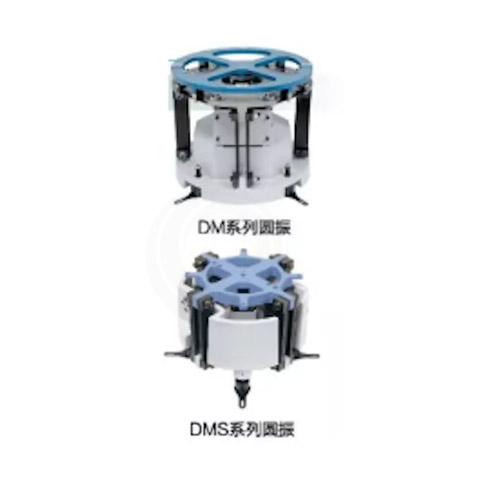

Vibrador circular inteligente de acionamento duplo série DM/DMS
O vibrador circular inteligente de acionamento duplo é o primeiro e exclusivo produto da empresa no mundo. Este produto adota um método de acionamento duplo (outros vibradores circulares são de acionamento único). Um controlador dedicado é usado para controlar a amplitude vertical e a amplitude horizontal, respectivamente, obtendo alimentação de baixo ruído, sem danos e de alta velocidade. O vibrador circular é equipado com um sistema de detecção inteligente em tempo real, que monitora o status da vibração em tempo real. O controlador ajusta os dados de vibração em tempo real com base no sinal de status de detecção para manter o vibrador circular no melhor estado de alimentação.
Este vibrador circular de acionamento duplo é o primeiro do mundo e pode girar para a esquerda e para a direita.
Este produto tem sido amplamente utilizado em alimentadores de equipamentos médicos, eletrônicos, automotivos e de máquinas de precisão. Ele realmente alcança inteligência total, alta velocidade, sem ajustes e alimentação automática.
Especificações básicas do vibrador circular inteligente de acionamento duplo DMS
| Modelo | Diâmetro (mm) | Altura
(mm) | Diâmetro máximo do disco superior (mm) | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | Peso líquido (kg) | Peso líquido da carga (kg) | Controlador aplicável |
| Nível | Vertical |
| DMS-15C | Φ160 | 130 | Φ250 | 200 | 0.18 | 0.18 | 100-180 | 7 | 2.3 | C10-4DM |
| DMS-20C | Φ210 | 150 | Φ320 | 0.30 | 0.30 | 14 | 4.0 |
| DMS-25C | Φ260 | 185 | Φ400 | 0.60 | 0.30 | 70-110 | 25 | 8.0 |
| DMS-30C | Φ310 | 220 | Φ500 | 2.00 | 0.80 | 40 | 12.5 |
| DMS-38C | Φ390 | 250 | Φ600 | 2.00 | 0.80 | 70 | 17.0 |
| DMS-45C | Φ460 | 265 | Φ700 | 2.00 | 2.00 | 110 | 26.0 |
Nota: O peso líquido da carga é o peso máximo do disco superior + peça de trabalho
Especificações básicas do vibrador circular inteligente de acionamento duplo da série DM
| Modelo | Diâmetro
(mm) | Altura
(mm) | Diâmetro máximo do disco superior (mm) | Tensão nominal (V) | Corrente nominal (A) | Frequência de vibração (Hz) | Peso líquido (kg) | Peso líquido da carga (kg) | Controlador aplicável |
| Nível | Vertical |
| DM-30C | Φ310 | 290 | Φ500 | 200 | 2.00 | 0.80 | 70-110 | 55 | 9.2 | C10-4DM |
| DM-38C | Φ390 | 295 | Φ600 | 2.00 | 0.80 | 80 | 17 |
| DM-45C | Φ460 | 365 | Φ700 | 4.00 | 2.00 | 140 | 27.5 |
Nota: O peso líquido da carga é o peso máximo do disco superior + peça de trabalho

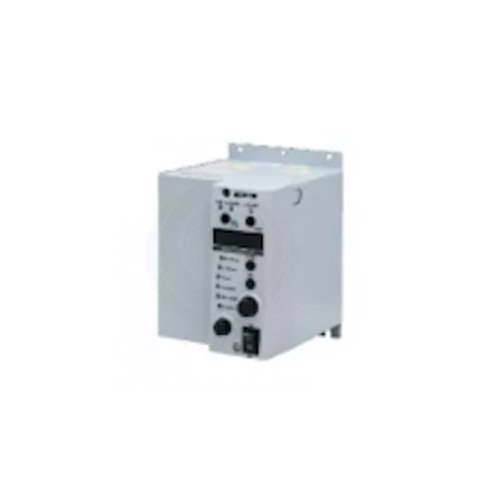

Controlador inteligente de fase de acionamento duplo série DM/DMS
O único controlador do tipo inversor de fase de acionamento duplo
Ele usa amplitude horizontal e amplitude vertical, respectivamente, para controlar a diferença de fase do modo de controle eletrônico, de modo que a vibração circular de acionamento duplo possa operar em alta velocidade, silenciosa e constantemente, e sua função de rastreamento inteligente pode ajustar os parâmetros de controle em tempo real, para que possa sempre ser energizada no melhor estado.
Especificações básicas do controlador inversor de fase para vibração circular de acionamento duplo
| Modelo do controlador | C10-4DM |
| Tensão de entrada | AC200-230V±10%,50/60Hz | Controle de entrada | O controlador pode ser iniciado e parado por sinal externo |
| Tensão de saída | 0-190V | Controle de saída | O controlador pode ser usado para controlar o início e a parada de dispositivos externos |
| Frequência de saída | 28-45Hz 65-120Hz 90-180Hz | Partida suave | Tempo de inicialização: 0,2-4 segundos |
| Corrente de saída | 水平:4A 垂直:2A | Atraso liga/desliga | Tempo de atraso: 0,2 segundos - 60 segundos |
| Controle de rastreamento inteligente | Existe | Faixa de temperatura operacional | 0-40℃ |
| Controle de diferença de fase de posicionamento | Controle estabilizado de diferenças de fase de amplitude horizontal e vertical | Faixa de umidade operacional | 10-90% (sem condensação) |
| Tensão resistente a ruídos | 1000V以上 | Peso líquido do controlador | 2.0kg |
Nota: C10-4DM é adequado apenas para vibrador circular de acionamento duplo: DM-30C/3BC/45C/65C DMS-15C/20C/25C/30C/38C/45C

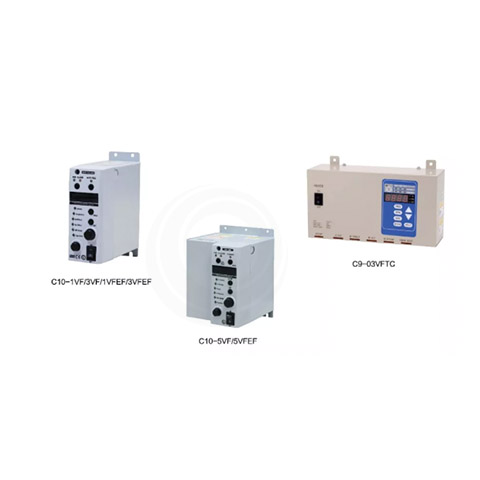

Controlador digital de conversão de frequência inteligente da série C10/C9
Os controladores de conversão digitais inteligentes da série SINFONIA C10/C9 podem controlar efetivamente todas as vibrações circulares e diretas, exceto a vibração circular de acionamento duplo da SINFONIA. Sua função de rastreamento inteligente pode detectar mais informações de vibração de reação de status de vibração em tempo real, ajuste em tempo real de vibração circular e saída de controle de vibração direta, não mais devido ao movimento do alimentador, aumento de material, mudanças no ambiente de uso e, em seguida, ajuste manual, melhora muito a estabilidade do alimentador, mas também economiza muitas vezes para ajustar o custo de mão de obra para os clientes.
| Nome | Controlador digital de conversão de frequência comum | Controlador digital de conversão de frequência inteligente |
| Modelo | C10-1VF | C10-3VF | C10-5VF | C10-1VFEF | C10-3VFEF | C10-5VFEF | C9-03VFTC |
| Número de consoles | Controla uma unidade individualmente | Controla duas unidades simultaneamente |
| Tensão de entrada | AC100/230V±10%,50/60Hz |
| Tensão de saída | Quando a tensão de entrada é AC200V: tensão de saída: 0-190V; Quando a tensão de entrada é AC100V: tensão de saída: 0-95V; |
| Frequência de saída | Meia onda: 45-90Hz; Onda média: 65-120Hz; Onda completa: 90-180Hz; Alta frequência: 180-360Hz |
| Corrente máxima de saída | 1A | 3A | 5A | 1A | 3A | 5A | 0.6A |
| Controle de rastreamento inteligente | Nenhum | Existe |
| Controle de entrada | Existe |
| Controle de saída | Existe |
| Partida suave | 0.2-4.0S |
| Tensão de resistência ao ruído | Mais de 1000 V |
| Faixa de temperatura operacional | 0-40℃ |
| Faixa de umidade operacional | 10-90% (sem condensação) |
| Peso líquido do controlador | 0.8kg | 0.9kg | 1.5kg | 0.9kg | 1.0kg | 1.6kg | 1.6kg |
| Produtos SINFONIA aplicáveis | ER-25 EA-15 EA-20 MF-04 MF-15 ME-08 ME-14 HME-08 HME-14 HSE-14 LFB/LFG LFBR/HLFB | EA-25 EA-30 EA-38 EA-45 ER-30 ER-38 ER-45 | ER-55 ER-65 ER-75 | ER-25 EA-15 EA-20 MF-04 MF-15 ME-08 ME-08 HSE-14 LFB/LFG LFBR/HLFB | EA-25 EA-30 EA-38 EA-45 ER-30 ER-38 ER-45 | ER-55 ER-65 ER-75 | ME-08 ME-14 HME-08 HME-14 HSE-14 HLFB-02 HLFB-04 |
|
|
|
|
|
|
|
|
