Tubo De Cobre-Refrigeração | Ar Condicionado
Tubos de cobre são frequentemente usados nas indústrias, elétrica e de construção por causa de suas propriedades fortes e resistentes ao desgaste. Tubos de cobre podem ser produzidos por extrusão, fundição e laminação contínuas e trefilação. Tubos de cobre são matérias-primas importantes para o processamento e fabricação de equipamentos de refrigeração.
Eles têm dois usos principais:
- Fabricação de trocadores de calor
- Fabricação de tubos de conexão e acessórios.
Os tubos de cobre usados na indústria de refrigeração são de cobre vermelho, com um teor de cobre de mais de 99,90%. Eles são amplamente usados em vários campos industriais e civis e desempenham um papel importante. Os tubos de cobre para ar condicionado são feitos de cobre puro e têm excelentes propriedades físicas e químicas. A textura do cobre puro dá aos tubos de cobre flexibilidade e ductilidade únicas, permitindo que se adaptem a vários ambientes de instalação complexos. No sistema de ar condicionado, os tubos de cobre são os principais responsáveis pela transmissão do refrigerante (Freon, comumente conhecido como neve) É como um canal de transporte eficiente, permitindo que o refrigerante flua livremente entre o evaporador, o condensador e outros componentes, conseguindo assim a troca de calor e proporcionando uma regulação de temperatura confortável.
Os tubos de cobre para ar condicionado são principalmente TP2, T2 e TU1.
- TP2 é cobre desoxidado com fósforo, contendo 0,015-0,04% de fósforo. Ele tem boas propriedades de soldagem e dobra a frio e é amplamente utilizado na fabricação de tubos de conexão de refrigeração de ar condicionado, tubos de conexão de gás de fogão, tubos de aquecimento elétrico, etc.
- T2 é cobre puro com um teor de cobre maior que 99,90%. Quando os usuários têm requisitos de condutividade elétrica mais altos para materiais, os tubos de cobre T2 serão a primeira escolha.
- TU1 é cobre livre de oxigênio com um teor de cobre de ≥99,97%, teor extremamente baixo de oxigênio e impurezas, alta pureza, excelente condutividade elétrica e térmica, boa ductilidade e bom desempenho de processamento, soldagem, resistência à corrosão e resistência ao frio. Devido aos seus altos requisitos de produção e altos custos, o preço do produto é muito mais alto do que outros tipos de tubos de cobre.
| Tipos | Principais características | Uso |
| Cobre puro (T1/T2/T3) | Possui boa condutividade elétrica, condutividade térmica, resistência à corrosão e processabilidade, podendo ser soldagem e brasagem. Traços de oxigênio são importantes para a condutividade elétrica e térmica. Não tem muito impacto sobre a condutividade elétrica, a condutividade térmica e o processamento, mas pode causar facilmente a “doença do hidrogênio” e não deve ser usado em altas temperaturas. Processamento (recozimento, soldagem, etc) e uso em atmosfera redutora de alta temperatura (como 370 °C). | Usado como equipamento condutor, condutor de calor e resistente à corrosão. Como T1 e T2 são usados como fios, cabos e parafusos condutores. Pregos, detonadores explosivos, evaporadores químicos, contêineres de armazenamento e diversas tubulações. T3 é usado como material de cobre geral. Como interruptores elétricos, rebites, tubos bocal, tubulações de óleo e outras. |
|
|
|
|
| Cobre sem oxigênio (TU1, TU2) | Alta pureza, excelente condutividade elétrica e térmica, sem “doença do hidrogênio” ou extrema. Menos “doença do hidrogênio” bom desempenho de processamento, soldagem, resistência à corrosão e resistência ao frio. | Usado principalmente como componentes de instrumentos de vácuo elétricos. | |
| Descompactação de fósforo-oxigênio (TP1, TP2) | Boas propriedades de soldagem e dobramento a frio, geralmente sem tendência à "doença do hidrogênio". O TP1 pode ser processado e usado em atmosfera redutora, mas não deve ser usado em atmosfera oxidante. O resíduo de fósforo do TP1 é menor do que o do TP2, então sua condutividade elétrica e térmica é maior que TP2. | Usado principalmente em tubos, mas também pode ser fornecido em placas, tiras, barras e fios. Usado como vapor oleodutos ou gasodutos, tubos de drenagem, condensado, tubos de mina, evaporadores, trocadores de calor, equipamentos e peças de vagões de trem. | |
| Prata e Cobre (TAg0.1) | Adicionar uma pequena quantidade de prata ao cobre pode aumentar significativamente a temperatura de amolecimento (temperatura de recristalização) e resistência à fluência, embora raramente reduz resistência do cobre. A condutividade elétrica e térmica e a plasticidade. O cobre prateado prático é geralmente usado. O endurecimento a frio é usado para melhorar sua resistência. Ele tem boa resistência ao desgaste. Tem um bom contato elétrico e resistência à corrosão. Quando transformado em fios de bonde, sua vida útil é de 2 a 4 vezes maior do que a do cobre duro comum. | Usado como equipamento condutor e resistente ao calor. Como retificador de motor. Condutores para rotor de gerador, elétrodos de solda, linhas de comunicação, condutores, fios, materiais de tubos eletrônicos e assim por diante. | |
Especificações do Tubo de Cobre

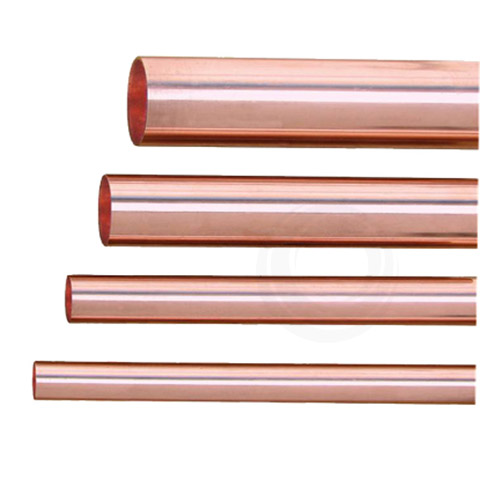

Tubo de cobre reto C12200 (TP2)
| Diâmetro externo\espessura da parede mm\mm | 0.30 | 0.30-0.35 | 0.35-0.45 | 0.45-0.50 | 0.50-0.60 | 0.60-0.75 | 0.75-1.0 | 1.0-1.25 | 1.25-1.5 | 1.5-2.0 | 2.0-3.5 |
| 3.18 | - | - | O | O | O | O | - | - | - | - | - |
| 3.18-4.0 | - | O | O | O | O | O | O | - | - | - | - |
| 4.0-7.5 | - | O | O | O | O | O | O | - | - | - | - |
| 7.5-9.52 | O | O | O | O | O | O | O | O | - | - | - |
| 9.52-12.7 | - | - | O | O | O | O | O | O | O | O | - |
| 12.7-16.0 | - | - | O | O | O | O | O | O | O | O | O |
| 16.0-22.0 | - | - | O | O | O | O | O | O | O | O | O |
| 22.0-30.0 | - | - | - | - | O | O | O | O | O | O | O |
| 30.0-35.0 | - | - | - | - | - | O | O | O | O | O | O |
| 35.0-40.0 | - | - | - | - | - | - | O | O | O | O | O |
| 40.0-55.0 | - | - | - | - | - | - | - | - | O | O | O |
| 55.0-85.0 | - | - | - | - | - | - | - | - | - | O | O |
| 85.0-108.0 | - | - | - | - | - | - | - | - | - | - | O |
Modo de embalagem: tampões nas duas extremidades, envolto em saco de embalagem e amarrado.

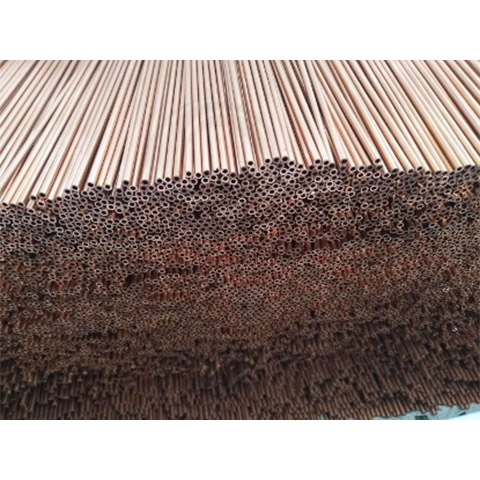

Tubo Capilar de Cobre C12200 (TP2)
Aplicações: Ar condicionado, caldeiras a gás de parede, etc.
Condições: Macio, duro
Padrão: GB/T1531
Especificações:
| Código do produto | Diâmetro externo (mm) | Diâmetro interno (mm) |
| S8718 | 1.83 | 0.66 |
| S8719 | 1.83 | 0.711 |
| S8720 | 2.06 | 0.787 |
| S8721 | 2.06 | 0.838 |
| S8722 | 2.21 | 0.914 |
| S8723 | 2.21 | 0.991 |
| S8724 | 2.36 | 1.067 |
| S8725 | 2.46 | 1.168 |
| S8726 | 2.51 | 1.245 |
| S8727 | 2.69 | 1.37 |
| S8728 | 2.84 | 1.5 |
| S8729 | 3.18 | 1.63 |
| S8730 | 3.18 | 1.78 |
| S8731 | 3.18 | 1.91 |

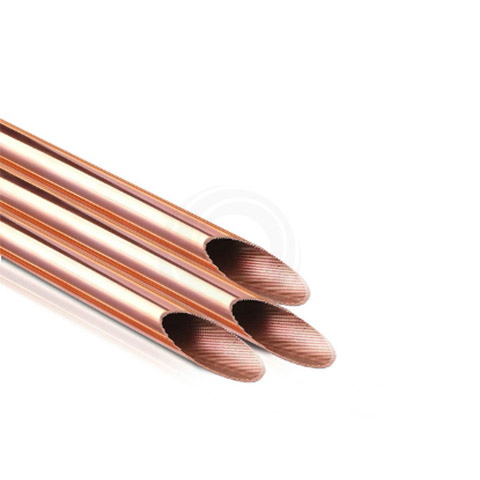

Tubo de cobre com rosca interna C12200 (TP2)
Aplicação: Tubo de troca de calor de alto desempenho amplamente utilizado na indústria de ar condicionado e refrigeração
Condições: Macio e duro
Normas: GB/T20928 EN12735
Especificações:
| Especificação | Diâmetro externo OD(MM) | Diâmetro interno ID (MM) | Espessura da parede inferior TW(MM) | Altura do dente Hf (mm) | Espessura total da parede TWT(MM) | Ângulo da ponta do dente α | Ângulo de hélice β | Número de roscas N/peça |
| φ7.00*0.27+0.15-53-18 | 7.00 | 6.16 | 0.27 | 0.15 | 0.42 | 53 | 18 | 60 |
| φ7.00*0.25+0.18-40-18 | 7.00 | 6.14 | 0.25 | 0.18 | 0.43 | 44 | 18 | 50 |
| φ7.00*0.25+0.22-22-16 | 7.00 | 6.06 | 0.25 | 0.22 | 0.47 | 22 | 16 | 54 |
| φ9.52*0.28+0.15-53-18 | 9.52 | 8.66 | 0.28 | 0.15 | 0.43 | 53 | 18 | 60 |
| φ9.52*0.30+0.20-53-18 | 9.52 | 8.52 | 0.30 | 0.20 | 0.50 | 53 | 18 | 60 |
| φ9.52*0.27+0.16-30-18 | 9.52 | 8.66 | 0.27 | 0.16 | 0.43 | 30 | 18 | 70 |
Observação: Método de cálculo do diâmetro interno: ID = OD - 2 × TWT

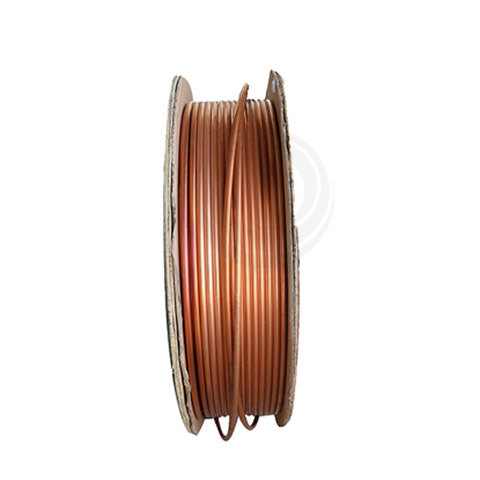

Bobina Grande Lisa
Aplicações: Refrigeração, aquecimento, trocadores de calor, tubulações de óleo, tubulações de água, tubulações de gás
Condição: Macia
Normas: GB/T17791; GB/T1527; GB/T188033-2017; YS/T450; ASTM B280; ASTM B68; ASTM B75; EN 12735; AS 1571; JIS H3300; EN 1057
Especificações:
| Diâmetro externo/espessura da parede mm\mm | 0.4 | 0.4-0.45 | 0.45-0.55 | 0.55-0.65 | 0.65-0.7 | 0.7-0.8 | 0.8-0.9 | 0.9-1.0 | 1.0-1.1 | 1.1-1.2 | 1.25-1.5 |
| 3.18 | O | O | O | O | O | O | O | - | - | - | - |
| 3.18-4.76 | O | O | O | O | O | O | O | O | O | - | - |
| 4.76-9.5 | - | O | O | O | O | O | O | O | O | O | - |
| 9.5-10.0 | - | O | O | O | O | O | O | O | O | O | O |
| 10.0-12.8 | - | - | O | O | O | O | O | O | O | O | O |
| 12.8-14.0 | - | - | - | O | O | O | O | O | O | O | O |
| 14.0-16.0 | - | - | - | - | O | O | O | O | O | O | O |
| 16.0-19.05 | - | - | - | - | O | O | O | O | O | O | O |
| 19.05-22 | - | - | - | - | - | - | - | O | O | O | O |
| 22-28 | - | - | - | - | - | - | - | O | O | O | O |
Embalagem: Palete de madeira
Dimensões comuns de condicionadores de ar
| 1P | φ6.52 e φ9.52 |
| 1.5P | φ6.52 e φ12.7 |
| 2P | φ6.52 e φ12.7 |
| 3P | φ6.52 e φ15.88； |
| φ9.52 e φ15.88 |
| 5P | φ9.52 e φ19.05 |
| φ12.7 e φ19.05 |
| φ12.7 e φ15.88 |
Bobina de Mosquitos
Aplicações: Ar condicionado, refrigeração, tubulações de água, tubulações de gás, tubulações para instalação e manutenção de ar condicionado
Condição: Macia
Normas: GB/T17791; GB/T1527; GB/T188033-2017; YS/T450; ASTM B280; ASTM B68; ASTM B75; EN 12735; AS 1571; JIS H3300; EN 1057
Especificações:
| OD | Espessura | Comprimento |
| 4.76 | 0.76 | 15m personalizável |
| 6.35 | 0.76 | 15m personalizável |
| 7.94 | 0.81 | 15m personalizável |
| 9.52 | 0.81 | 15m personalizável |
| 12.7 | 0.81 | 15m personalizável |
| 15.88 | 0.88 | 15m personalizável |
| 19.05 | 0.88 | 15m personalizável |
| 22.22 | 1.14 | 15m personalizável |
Modo de embalagem: Após selado individualmente em saco plástico, colocar em caixa de papelão.
Volume da embalagem:
| Diâmetro externo (mm) | Volume (m³) | Quantidade por caixa (PCS) |
| 6.35 | 0.027 | 15 |
| 9.52 | 0.032 | 10 |
| 12.7 | 0.045 | 8 |
| 15.9 | 0.048 | 5 |
| 19.05 | 0.06 | 5 |

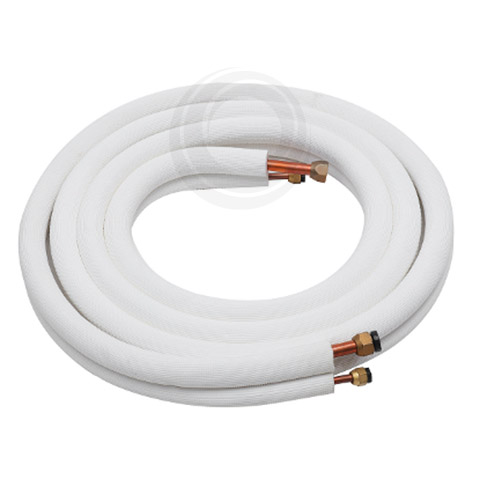

Tubo de Cobre Isolado C12200 (TP2)
Aplicação: Serve como canais de circulação de refrigerante para unidades internas e externas de diversos condicionadores de ar centrais de grande e médio porte e condicionadores de ar residenciais.
Condições: Macio, duro e semiduro.
Normas: ASTM; B280; EN12735; AS1571
| Número do produto | Descrição do produto |
| S8691 | Tubo duplo isolado 1/4" + 3/8" * 3m macio |
| S8692 | Tubo duplo isolado 1/4" + 1/2" * 3m macio |
| S8693 | Tubo duplo isolado 1/4" + 5/8" * 3m macio |
| S8694 | Tubo duplo isolado 3/8" + 1/2" * 3m macio |
| S8695 | Tubo duplo isolado 3/8" + 1/2" * 3m macio |
| S8715 | Tubo duplo isolado 3/8" + 3/4" * 3m macio |
| S8716 | Tubo duplo isolado 1/2" + 3/4" * 3m macio |
| S8686 | Tubo isolado simples 1/4" * 3m macio |
| S8687 | Tubo isolado simples 3/8" * 3m macio |
| S8688 | Tubo isolado simples 1/2" * 3m macio |
| S8689 | Tubo isolado simples 5/8" * 3m macio |
| S8690 | Tubo isolado simples 3/4" * 3m macio |
Classificação Específica Do Tubo De Cobre Para Ar-Condicionado
Por material
- Cobre sem Oxigênio: incluindo cobre sem oxigênio de alta pureza (TU0, TU1, TU2) e cobre desoxidado com fósforo (TUP, TP1, TP2, etc.), caracterizado por teor de oxigênio extremamente baixo e uma pequena quantidade de desoxidante restante no cobre desoxidado;
- Cobre oxigenado: inclui principalmente cobre puro comum (T1, T2, T3, etc) e cobre resistente, que é caracterizado por alto teor de oxigênio;
- Cobre especial: Existem os seguintes, cobre arsênico, cobre prateado, cobre telúrio, etc. caracterizado pela adição de diferentes elementos de liga, a fim de atingir o objetivo de aprimorar o desempenho abrangente do material.
- Tubo de latão: tubo de liga de cobre-zinco. O número após a letra H na classificação geralmente representa o valor mediano do seu teor de cobre, e o teor de zinco é o restante. Diferentes marcas de tubos de latão, com maior teor de cobre, geralmente apresentam melhor qualidade e propriedades de alongamento, e são usadas principalmente como canos de água e conectores relacionados à água.
De acordo com a dureza: tubo de cobre macio e tubo de cobre duro
- Tubo de cobre macio, também conhecido como tubo de cobre flexível, é um tubo de cobre que foi recozido para aumentar sua flexibilidade. Esse tipo de tubo de cobre é fácil de dobrar e moldar manualmente e é útil em situações que exigem fiação complexa, como linhas de água residenciais ou sistemas HVAC.
- Tubos de cobre duro têm paredes mais grossas e são adequados para ambientes com pressões e temperaturas mais altas. Eles são frequentemente usados em tubos de abastecimento de água principal, tubos de gás e aplicações industriais.
De acordo com o refrigerante: tubo de cobre de ar condicionado comum e tubo de cobre de ar condicionado desengordurado:
- Tubos de cobre comuns para ar condicionado são usados principalmente para R22, e pressão é controlada em 0,98 MPa.
- Tubo de cobre desengordurado para ar condicionado: também chamado de “tubo de cobre desengordurado para ar condicionado”, usado principalmente para novos refrigerantes, como R410 e a pressão é controlada a 1,8 MPa.
O preço dos tubos de cobre para ar condicionado 410 no mercado é geralmente mais caro do que o dos tubos de cobre para ar condicionado R22. Na verdade, não necessariamente. Como a maioria dos tubos de cobre de ar condicionado 410 usa tecnologia de extrusão, a espessura da parede do tubo de cobre pode ser tornada mais fina, ao mesmo tempo em que suporta alta pressão. Isso reduz o peso do tubo de cobre por metro, tornando-o mais leve com o mesmo número de metros.
Como Avaliar A Qualidade Do Tubo De Cobre
Observação da aparência
Uma maneira mais intuitiva de julgar a qualidade dos tubos de cobre é observar a sua aparência. Primeiro, observe a cor dos tubos de cobre e faça diferentes julgamentos de cor com base no tipo de tubos de cobre comprados. Por exemplo, tubos de cobre, geralmente o cobre avermelhado é de melhor qualidade, enquanto o cobre de qualidade inferior geralmente contém mais impurezas.
Método de identificação interna e externa
Tubos de cobre de boa qualidade têm maior teor de cobre e melhor extensibilidade, portanto, bons tubos de cobre terão uma linha profunda. Podemos usar ferramentas para arranhar a parede externa do tubo de cobre para ver se o interior e o exterior são consistentes. Se o interior e a parede externa mostrarem o mesmo material, significa que a qualidade geral do tubo de cobre é relativamente alta; mas se a cor ou outros aspetos forem diferentes dentro e fora, significa que sua pureza não é alta o suficiente e alguns outros metais foram adicionados internamente.
Método de teste de flexão
Os tubos de cobre processados são divididos principalmente em três tipos: duros, semiduros e macios. Tubos de cobre em diferentes formatos têm flexibilidade diferente. Portanto, julgar a qualidade dos tubos de cobre por meio de dobra também é um método simples e fácil. Tubos de cobre de boa qualidade são mais fáceis de dobrar. Se forem difíceis de dobrar ou rachaduras aparecerem na superfície do tubo de cobre após a dobra, isso indica que a qualidade do tubo de cobre não é boa.
Método de teste abrangente
Os três métodos apresentados acima são simples e fáceis de usar e podem ser usados para julgamento diário. No entanto, se você quiser obter dados precisos e rigorosos, precisa conduzir inspeções abrangentes por meio de vários instrumentos e equipamentos. Os itens de inspeção incluem desvio dimensional, propriedades mecânicas, desempenho do processo, composição química, tamanho do grão, deteção de falhas de correntes parasitas, etc.
Características Dos Tubos De Cobre Para Ar Condicionado
- Vantagens do material: O cobre em si é um metal com alta estabilidade, o que permite que o tubo de cobre do ar condicionado mantenha seu desempenho sob diversas condições ambientais. Possui boa plasticidade e pode ser facilmente processado em diferentes formas e tamanhos para atender às diversas necessidades de design de ar condicionados.
- Condutividade térmicas: A condutividade térmica dos tubos de cobre do ar condicionado é excelente. Ele pode transferir calor rapidamente de uma extremidade para a outras, permitindo que o refrigerante troque calor com eficiência no tubo de cobre. Essa condutividade térmica eficiente melhora muito a eficiência de resfriamento e aquecimento do ar condicionado e reduz o tempo necessário para atingir uma temperatura confortável.
- Resistência à corrosão : Em um ambiente úmido e complexo, o tubo de cobre do ar condicionado ainda pode manter uma boa condição. Uma fina película de óxido se formará em sua superfície. Essa película de óxido é como uma armadura protetora sólida, que resiste efetivamente à erosão de substâncias corrosivas externas e prolonga a vida útil do tubo de cobre
- Vida útil : Considerando suas vantagens materiais, condutividade térmica e resistência à corrosão, os tubos de cobre para ar condicionado têm uma longa vida útil. Ele pode funcionar de forma estável no sistema de ar condicionado por muitos anos, proporcionando aos usuários uma experiência de conforto duradoura e reduzindo o problema de substituição frequente de peças.
A Diferença Entre O Refrigerante R22 E O Refrigerante R410A
O refrigerante R22 é um dos refrigerantes mais amplamente usados no passado. O nome químico do refrigerante R22 é difluoroclorometano, que pertence à classe dos hidroclorofluorocarbonos. Como o refrigerante R22 é muito prejudicial à camada de ozônio, o protocolo de Montreal estipula que ele será completamente eliminado até 2020. Muitos fabricantes param de produzir ar condicionadores que usam refrigerante R22.
O refrigerante R410A é atualmente reconhecido pelo mundo como o refrigerante mais adequado e ecologicamente correto que pode substituir o R22. Ele foi popularizado na Europa, América, japão, china e outros. O refrigerante R410A é um novo tipo de refrigerante. É composto de duas misturas quase azeotrópicas, compostas principalmente de hidrogênio, flúor e elementos de carbono. O refrigerante R410A é estável, não tóxico e tem excelente desempenho. Como o refrigerante R410A não contém cloro, ele não danifica a camada de ozônio. E o ar condicionado que utiliza refrigerante R410A terá melhor desempenho.
