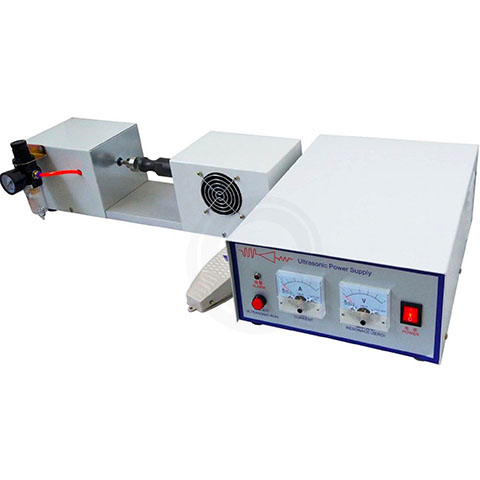

Máquina ultrassônica para decapagem e limpeza de cabos

Máquina ultrassônica de decapagem de cabos para cabos de controle de temperatura de termopar, cabos com isolamento mineral, cabos blindados de metal e cabos de óxido de magnésio. É um tipo de equipamento especialmente utilizado para descascar cabos com isolamento mineral e cabos com isolamento mineral e cabos blindados. Pode ser usado como um dispositivo de decapagem de fios independente ou modificado como um unidade de decapagem de fios em uma linha de produção. É adequado para decapagem de cabos com isolamento mineral com diâmetro de 1 a 20 mm.

Comparado com o método tradicional de decapagem manual de cabos, a máquina de decapagem de cabos blindados ultrassônicos utiliza habilmente as características da energia ultrassônica para não apenas quebrar e descarregar o pó mineral isolante no cabo à prova de fogo, mas também proteger o núcleo do cabo de qualquer dano. A máquina de decapagem de cabos tem as vantagens de design compacto, operação confiável, alta eficiência, alta velocidade e baixo consumo de energia, e pode ser adaptada para decapagem de cabos com isolamento mineral de várias especificações. O equipamento de decapagem ultrassônica de cabos pode ser aplicado em cabos minerais de núcleo único a multinúcleo. A máquina ultrassônica de decapagem de cabos minerais resolve o problema de decapagem de cabos. Ele preenche a lacuna em equipamentos de decapagem ultrassônica para cabos minerais domésticos.

Parâmetros técnicos

Composição da Máquina

Gerador ultra-sônico (ou seja, fonte de alimentação de acionamento)

É composto por circuito retificador, circuito oscilador, circuito de feedback, circuito de rastreamento, circuito de controle, circuito amplificador, circuito de correspondência, etc. Ele converte a energia CA em uma corrente CA de alta frequência e alta tensão e a transmite para o transdutor ultrassônico instalado no mecanismo de decapagem de cabos. A potência do gerador ultrassônico é ajustável para se adaptar a diferentes condições de trabalho. O gerador também é integrado com um controlador de tempo para controlar o tempo de oscilação ultrassônica e o tempo intermitente da máquina de decapagem de cabos.

Sistemas de vibração ultrassônica

Ele consiste em um transdutor ultrassônico, uma barra variadora, um cabeçote de ferramenta, uma carcaça e um ventilador de resfriamento. O transdutor converte a energia elétrica de entrada em energia mecânica, ou seja, ultrassom. Isso é expresso na forma de um movimento longitudinal para frente e para trás do transdutor. A barra amplificadora amplifica a amplitude conforme exigido pelo projeto e também serve para manter todo o sistema de vibração ultrassônica no lugar.

Mecanismo ultrassônico de decapagem de fios

É composto por cabeça de ferramenta telescópica, cilindro, válvula solenoide de controle, regulador de pressão, etc. A cabeça telescópica é empurrada pelo cilindro para fixar o cabo à cabeça da ferramenta ultrassônica, de modo que a força ultrassônica é transmitida da cabeça da ferramenta para o cabo para completar o trabalho de peladura. Esta máquina de stripping de extremidade de cabo ultra-sônico (máquina de peladura) é capaz de remover todos Os Cabos isolados e o invólucro de cabos de fibra ótica homogêneos.

Princípio de funcionamento

A corneta ultrassônica então transmite a vibração ultrassônica para a cabeça da ferramenta, fazendo com que a cabeça da ferramenta impacte o cabo. Sob a ação de alta velocidade e alta intesidade das ondas ultrassônicas, o pó mineral isolante na capa do cabo (invólucro metálico) do cabo com isolamento mineral é solto, disperso e decarregado. É particularmente importante enfatizar aqui que a ação ultrassônica tem uma propriedade maravilhosa: sua força deve ser transmitida perfeitamente através de sólidos. No início da decapagem, a capa do cabo, o pó de isolamento mineral e o fio central são integrados, e a força ultrassônica pode ser transmitida por todo o cabo. Sob a ação da força de vibração ultrassônica, o pó de isolamento mineral é solto e quebrado, sendo então descarregado naturalmente. Neste momento, o núcleo do cabo e a capa do cabo são separados. Ao mesmo tempo, a força ultrassônica é naturalmente isolada, ou seja, quando precisamos proteger o núcleo do cabo, a onda ultrassônica para automaticamente de exercer força sobre o núcleo do cabo. Portanto, o uso de ultrassom para descascar cabos com isolamento mineral pode descarregar adequadamente o pó de isolamento mineral sem causar danos ao núcleo do cabo.
