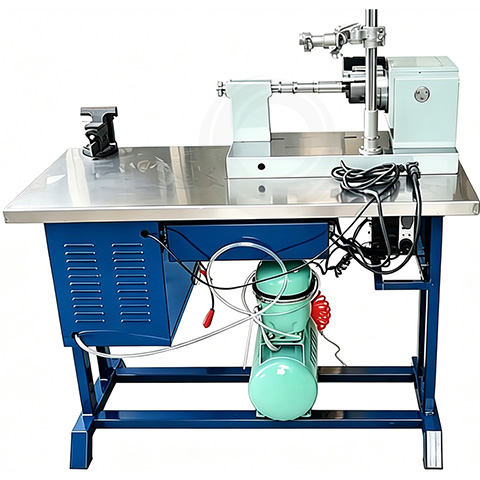

Máquina de Solda Por Arco de Argônio | Inversor Multifuncional de Alta Frequência DC/Pulso | Projetada Especialmente para Termopares, RTDs e Tubos de Proteção de Elementos de Aquecimento
Este sistema multifuncional de soldagem a arco de argônio CC/pulsado com inversor de alta frequência foi desenvolvido absorvendo tecnologia internacional avançada e incorporando diversas invenções patenteadas. Ele integra um retificador de soldagem e um sistema de controle de soldagem por arco de argônio em uma única unidade. Sua confiabilidade e desempenho de soldagem são superiores aos modelos convencionais, atingindo um nível internacionalmente avançado.
Ela pode soldar aço inoxidável, aço carbono e ligas de aço resistentes a altas temperaturas com espessura de 0,15 a 7 mm, sendo adequada tanto para soldagem industrial automatizada quanto para aplicações de soldagem manual.
A característica mais marcante deste equipamento é que ele foi especialmente projetado por especialistas do setor para soldar conjuntos revestidos de instrumentos de temperatura, incluindo termopares, RTDs e tubos de proteção para aquecedores elétricos, bem como flanges, roscas de fixação, parafusos, anéis de retenção, defletores e outros componentes relacionados.
Permite a soldagem padronizada e orientada a processos de RTDs de platina com bainha de φ3 a φ8 e conjuntos de aquecedores elétricos de φ1 a φ22, tornando a operação simples, clara e altamente eficiente. É um equipamento de produção essencial para fabricantes de instrumentos de medição de temperatura e para a indústria de aquecimento elétrico (incluindo fabricantes de elementos de aquecimento elétrico).
Principais parâmetros técnicos
| Potência de entrada | Monofásico 220V±15% 50±2Hz |
| Tensão sem carga | 60V±10V |
| Corrente de soldagem nominal | 130A |
| Corrente mínima de soldagem | 3A |
| Corrente de pico | 3A ～ 130A |
| Corrente base | 3A ～ 100A |
| Frequência de pulso | 0,25 ～ 30Hz |
| Ciclo de trabalho | 60% |
| Método de ignição por arco | Partida de arco de alta frequência sem contato |
| Peso | 146 kg |
| Dimensões | 1200×5 30 × 1500mm |
Tabela de parâmetros de soldagem TIG (apenas para referência)
Soldagem de termopares revestidos
Modo CC (o modo de pulso não é necessário para soldagem de termopares)
| Diâmetro ( mm ) | 1 | 1,5 | 2 | 3 | 4 | 5 | 6 | 8 |
| Tipo | | | Corrente ( A ) | | | |
| Tipo de vedação de contato com o solo | 5 | 5 | 7 | 8 | 13 | 15 | 15 | 20 |
| Tipo de vedação isolada | 3 | 3 | 5 | 10 | 13 | 15 | 18 | 22 |
| Fio de termopar revestido | 2 | 3 | 3 | 4 | 5,5 | 6 | 6 | 8 |
Nota:
Para soldagem de fios de termopar isolados, tanto o tempo de subida de corrente quanto o tempo de descida de corrente devem ser ajustados para 0.
Nos demais casos, o tempo de subida é de 0,5 s, o tempo de pré-fluxo de argônio é de 0,1 s e o tempo de descida é de 1 s.
A vazão de argônio é de aproximadamente 5 L/min.
Soldagem de RTDs de platina revestidos
Em modo CC
| Item | Velocidade de rotação (rpm) | Corrente de soldagem ( A ) | Taxa de fluxo de argônio (L/min) |
| Diâmetro do tubo (mm) | 3 | Tipo | Vedação | 6 | 6 | 5 |
| Costura circunferencial | 6 | 5 | 5 |
| 4 | Vedação | 5 | 7,5 | 5 |
| Costura circunferencial | 5 | 6 | 5 |
| 5 | Vedação | 5,5 | 9 | 5 |
| Costura circunferencial | 5,5 | 8 | 5 |
| 6 | Vedação | 6,5 | 13 | 5 |
| Costura circunferencial | 6,5 | 10 | 5 |
| 8 | Vedação | 6,5 | 17 | 5 |
| Costura circunferencial | 6,5 | 13 | 5 |
Nota:
Tempo de subida: 0,5 s; Tempo de pré-fluxo de argônio: 0,1 s; Tempo de descida: 1 s
Soldagem de flanges, fixação de roscas, parafusos e tubos, compatibilização de termopares e RTDs revestidos
Em modo de pulso.
| Diâmetro do tubo revestido (mm) | 3 | 4 | 5 | 6 | 8 |
| Tempo base ( s ) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Tempo de pico ( S ) | 0. 4 | 0,4 | 0. 6 | 0. 6 | 0. 8 |
| Corrente base ( A ) | 3 | 3 | 4 | 5 | 6 |
| Corrente de soldagem circunferencial ( A ) | 6 | 7 | 8 | 10 | 12 |
| Velocidade de soldagem circunferencial ( V ) | 6 | 5 | 5.5 | 6,5 | 6,5 |
| Vazão de argônio ( L/min ) | 5 | 5 | 5 | 5 | 5 |
Nota:
Tempo de subida: 0,5 s; Tempo de pré-fluxo de argônio: 0,1 s; Tempo de descida: 1 s
Soldagem de conjuntos de termopares/RTDs com flanges, roscas de fixação e tubos compatíveis
Em modo de pulso.
| Diâmetro do tubo (mm) | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| Tempo base ( s ) | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Tempo de pico ( S ) | 0,8 | 0,4 | 1 | 1 | 1 | 1 | 1 |
| Corrente base ( A ) | 5 | 18 | 20 | 25 | 28 | 35 | 40 |
| Corrente de soldagem ( A ) | 8 a 10 | 38 | 50 | 60 | 65 | 75 | 80～90 |
| Velocidade de soldagem ( V ) | 6 | 4 | 5 | 5 | 5 | 5 | 5 |
| Vazão de argônio ( L/min ) | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Nota:
Tempo de subida: 1 s; Tempo de pré-fluxo de argônio: 0,2 s; Tempo de descida: 1,2 s
Soldagem de tampas de extremidade para elementos de aquecimento elétrico
Em Modo CC
| Diâmetro do tubo do elemento de aquecimento (mm) | Taxa de fluxo de argônio (L/min) | Velocidade de rotação (rpm) | Corrente de soldagem (A) (UM) |
| 6,3 a 8,0 | 5 | 17 | 13 |
| 8,0 a 10 | 5 | 15 | 15 |
| 10～13 | 5 | 13 | 17 |
| 13～16 | 5 | 10 | 20 |
| 16～18 | 5 | 8 | 25 |
| 18～22 | 5 | 7 | 30 |
Nota:
Tempo de subida: 0,5 s; Tempo de pré-fluxo de argônio: 0,5 s; Tempo de descida: 1,5 s
No modo CC, a corrente de base, o tempo de pico e o tempo de base não estão ativos e não requerem ajuste. A velocidade de rotação deve ser ajustada de acordo: uma corrente de soldagem mais alta requer uma velocidade de rotação maior, enquanto uma corrente mais baixa requer uma velocidade de rotação menor.
Os dados acima são fornecidos apenas para referência. Soldadores experientes podem ajustar e otimizar os parâmetros do processo com base nas condições práticas para obter configurações de soldagem mais precisas e adequadas.
