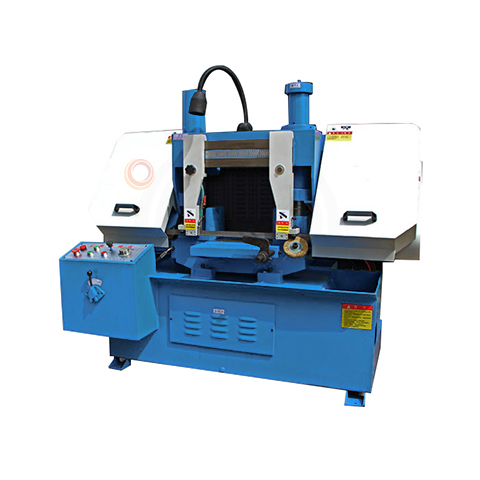

Máquina de serra de fita para metal

A máquina de serra de fita para metal é usada principalmente para serrar barras, tubos e chapas de pequeno e médio porte, como aço de baixa liga, aço de alta liga, aço de liga especial e aço inoxidável.

A série de máquinas de serra de fita de pórtico de coluna dupla é uma serra de fita de metal projetada e fabricada por nossa empresa, integrando a essência de produtos nacionais e estrangeiros. Possui estrutura científica e razoável, aparência elegante, alta eficiência de corte e longa vida útil da lâmina de serra de fita. É um equipamento de corte ideal para materiais grandes e médios. A série de serras de fita horizontais de pórtico de coluna dupla tem as características de corte estreito, economia de material, economia de energia, alta precisão de corte, fácil operação e alta eficiência de produção.

1. Velocidade de corte controlada hidraulicamente, corte estável e alta precisão
2. A estrutura do bloco guia é científica e razoável, o que prolonga a vida útil da lâmina de serra
3. Colunas duplas, cilindros duplos, estrutura de pórtico, estrutura razoável e bela aparência
4. São utilizados dois conjuntos de morsas dianteiras e traseiras, apertadas hidraulicamente

Principais modelos

Configurações opcionais

1. Proteção da lâmina de serra
2. Capa protetora: proteção contra falha de energia
3. Proteção contra quedas rápidas
4. Fixação totalmente hidráulica da correia da serra
5. Controle de velocidade contínuo da correia de serra
6. Transportador elétrico de cavacos
7. Proteção contra desconexão da lâmina de serra

Estrutura

Os principais componentes da serra de fita horizontal de metal de coluna dupla são: base; leito, coluna; viga da serra e mecanismo de transmissão; dispositivo de guia; fixação da peça de trabalho; dispositivo de tensionamento; cremalheira de alimentação; sistema de transmissão hidráulica; sistema de controle elétrico; sistema de lubrificação e resfriamento.

O sistema de transmissão hidráulica é um circuito hidráulico composto por bombas, válvulas, cilindros, tanques de óleo, tubulações e outros componentes e acessórios, que completam a elevação e abaixamento da viga da serra e a fixação da peça de trabalho sob controle elétrico. A velocidade de avanço pode ser ajustada continuamente pela válvula reguladora de velocidade para atender às necessidades de corte de peças de diferentes materiais.

O sistema de controle elétrico consiste em um circuito de controle composto por uma caixa elétrica, uma caixa de controle, uma caixa de junção, um interruptor de deslocamento, um eletroímã, etc. Ele é usado para controlar a rotação da lâmina de serra, a elevação e abaixamento da viga da serra, a fixação da peça de trabalho, de modo a realizar um ciclo de corte normal de acordo com um determinado procedimento de trabalho.

Antes de iniciar o sistema de lubrificação, o óleo deve ser adicionado de acordo com os requisitos das peças de lubrificação da máquina-ferramenta (eixo da escova de arame, caixa de engrenagens sem-fim, assento do mancal ativo, mancal sem-fim, eixos superior e inferior do cilindro de elevação e parafuso de fixação na superfície deslizante do torno móvel). A roda sem-fim da caixa de engrenagem sem-fim, engrenagem sem-fim com lubrificação em banho de óleo com 30 óleos, da parte superior dos orifícios do bujão de óleo da caixa de engrenagem sem-fim para a superfície da caixa Xian com marcadores de óleo, quando a viga da serra estiver na posição mais baixa, o nível de óleo deve estar localizado na marca de óleo entre os limites superior e inferior. Um mês após o teste deve-se trocar o óleo e, depois, a cada 3-6 meses, trocar o óleo 1 vez; a parte inferior da caixa de engrenagens sem-fim é equipada com bujão de drenagem de óleo.
