Máquina semiautomática de dobrar tubos em formato U / M: uma solução com excelente custo-benefício para a conformação de resistências életricas.

No processo de produção de resistências elétricas, a conformação por curvatura em formato U e M é uma das etapas mais comuns e também mais importantes.

Para atender às necessidades de produção em pequenos e médios volumes, bem como de clientes sensíveis a custos, nossa empresa lançou a máquina semiautomática de dobrar tubos (formato U / M). O equipamento possui estrutura estável, operação simples e excelente custo-benefício, sendo amplamente utilizado na conformação de diversos tipos de resistências elétricas.

1. Visão geral do equipamento

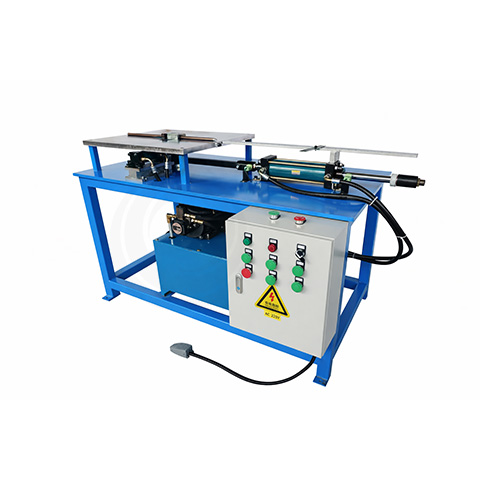

A máquina semiautomática de dobrar tubos é um equipamento econômico, especialmente desenvolvido para a conformação em formato U e M de resistências elétricas.

O operador realiza a alimentação manual e a rotação do elemento de aquecimento, enquanto o limite mecânico garante a precisão da curvatura, assegurando consistência no formato e reduzindo de forma eficaz o custo de investimento do equipamento.

Atualmente, esta série possui dois modelos, capazes de atender a diferentes condições de produção:

• Modelo hidráulico: WG09Y
• Modelo pneumático: WG09

2. Comparação de parâmetros e características dos dois modelos

Máquina semiautomática de dobrar tubos hidráulica (WG09Y)

Este modelo é adequado para condições de trabalho que exigem tubos de diâmetro maior e força de curvatura mais alta.

• Fonte de energia: 380V / 50Hz
• Potência do motor: 3KW
• Pressão de trabalho da unidade hidráulica: 70Kg
• Diâmetro aplicável do tubo: 6 a 16 mm
• Formato de conformação: U / M
• Observação: tubos de grande diâmetro precisam passar por annealing (têmpera/recocido)

Características :

• Acionamento hidráulico, força de curvatura elevada
• Adequada para resistências elétricas de diâmetro médio e grande
• Conformação estável e alta precisão de repetição

Máquina de dobrar tubos elétrica + pneumática (WG09)

Este modelo é projetado para economia de energia, baixo custo e manutenção simples, sendo ideal para produção de especificações convencionais.

• Potência do motor: 1,5KW
• Fonte de energia: 380V
• Requisito de ar comprimido: 0,6MPa
• Diâmetro aplicável do tubo: 6 a 12 mm

Características :

• Estrutura simples, baixo custo de operação
• Não exige sistema de ar comprimido sofisticado na fábrica
• Ideal para produção em lote de resistências elétricas de diâmetro médio e pequeno

3. Modo de operação e características de conformação

Ambos os modelos de máquina semiautomática de dobrar tubos utilizam:

• Alimentação manual
• Rotação manual do tubo
• Controle mecânico de limite para ângulo e posição de curvatura

Este design garante consistência na conformação, ao mesmo tempo que reduz significativamente a complexidade do equipamento, sendo ideal para:

• Fabricantes de resistências elétricas
• Indústrias de eletrodomésticos
• Linhas de produção de pequeno e médio porte
• Aplicações com múltiplas especificações e trocas frequentes de formato

4. Por que escolher a máquina semiautomática de dobrar tubos?

• Baixo custo de investimento e rápido retorno
• Estrutura madura e manutenção simples
• Fácil operação, treinamento rápido
• Ideal para conformação de formatos convencionais de resistências elétricas
• Possibilidade de escolher entre solução hidráulica ou pneumática, dependendo do diâmetro do tubo e da produção

Seja para o modelo hidráulico WG09Y, que busca maior capacidade de curvatura, ou para o modelo pneumático WG09, que prioriza economia e estabilidade, a máquina semiautomática de dobrar tubos oferece uma solução confiável, eficiente e de excelente custo-benefício para a conformação de resistências elétricas em formato U / M.

Para vídeos do equipamento, parâmetros técnicos ou sugestões de escolha de modelo, entre em contato conosco para obter informações mais detalhadas.
