Máquina De Solda E Dobra De Arame|Armação

A máquina de soldagem e dobra é amplamente utilizada para dobrar fios metálicos (redondos, quadrados e planos) em diversos formatos, quadrados, retangulares, em forma de U e trapezoidais, e posteriormente soldar as juntas. É amplamente utilizada na produção de carrinhos de logística, gaiolas de armazenamento, mesas de trabalho, armários de ferramentas, prateleiras, prateleiras para supermercado, gaiolas para animais de estimação, churrasqueiras, armações de prateleiras, e telas metálicas.

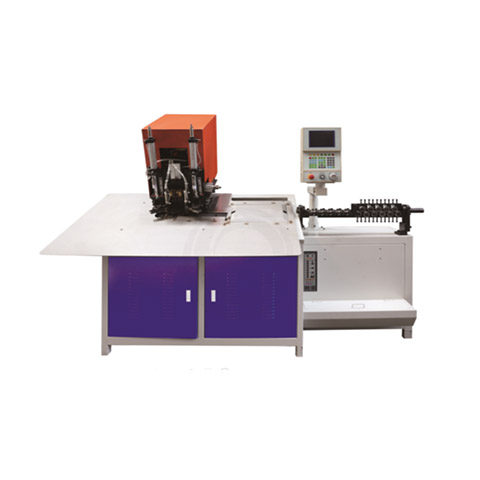

Parâmetros técnicos da máquina CNC de solda e dobra de arame

		Parâmetros da nova Máquina de solda e dobra 2-6 armação
Tensão elétrica		Trifásico, quatro fios, 380V + fio de terra
Número de rolos endireitadores		22 conjuntos (fabricados com aço de alta qualidade 45#)
Molde de dobra		Todos fabricados com material SKD11/51 de alta qualidade, usinagem de precisão, dureza até 62°
Núemro de rolos de alimentação de arame		3 conjuntos (fabricados em Cr12 padrão nacional, polimento de precisão, tratamento térmico com dureza até 58°, resistente ao desgaste)
Potência do motor de servocontrole (motor oray)		Aproximadamente 2,3 kW (alimentação do arame) + 1,5 kW (dobra) + 1 kW (corte)
Força de corte do motor da faca		Ø6 mm
Tipo de arame aplicável		Arame redondo, chato, quadrado (qualquer material de arame)
Faixa de diâmetro do arame aplicável		Arame de ferro padrão 2-6 mm
Dimensões externas		28008501500
Peso da máquina		1100KG
Faixa de circunferência		Ilimitada
Armazenamento		10.000 conjuntos de dados (300 movimentos por conjunto)
Velocidade de alimentação do arame		Até 90 m/min
Velocidade maxíma de dobra		Rotação externa 150/min, ângulo ±180°
Direção de movimento		Molde interno - mover para baixo/cima Molde externo - mover para baixo/cima, Rotação 360° em sentido horário e anti-horário
Eficiência		15–20 peças/min (com base em quadros quadrados de 200 × 200 mm)
Precisão de dobra		±0.5mm
Precisão de alimentação do arame		±0.5mm
Sistema pneumático	Cilindro pneumático (airtac)	3
	Válvula solenóide (airtac)	3
Sistema Servo (arcuchi)	Sistema de idiomas	Inglês/chinês (sistema com função de upload e download)
	Dobra máxima	Aproximadamente 90 newton-metro
	Tela de controle	PLC com botões + tela sensível ao toque, Sistema duplo
	Chip de controle	Processador de alto desempenho de 32 bits
Propriedades mecânicas	Esta máquina tem seus movimentos mecânicos controlados por um programa pré-definido em microcomputador, controlando as ações de dobra e a velocidade de dobra, emitindo diversos comandos para moldar produtos de diferentes modelos e especificações.
	O controle de movimento inclui alimentação automática, retirada automática, endireitamento, corte e dobra/formação.
	É possível combinar até 300 ações programadas para formar diversos formatos.
Módulo de soldagem	Equipada com 2 conjuntos de pinças de manipulador
	Possui transformador de soldagem de 40 kW

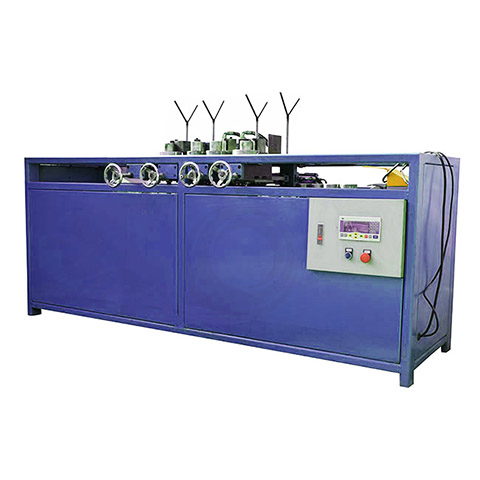

Parâmetros técnicos da máquina hidráulica de dobra|Armação

Potência do Motor: 2,2 kW
Diâmetro do Fio: 2-8 mm
Dimensões de Processamento: 200 × 600 mm
Pressão de Trabalho: 0,7 T
Aplicação: Conformação de arames de ferro em formatos quadrados e retangulares
Tamanho Máximo da Estrutura: Dobra Dupla: 600 × 600 mm, Dobra única: 1200 × 1200 mm
Tamanho Mínimo da Estrutura: Dobra Dupla: 105 × 105 mm, Dobra única: 50 × 50 mm (Tamanho da Estrutura/Dobra refere-se ao tamanho interno da estrutura).
Capacidade Máxima da Estrutura: Aproximadamente 20 peças podem ser dobradas simultaneamente para arames de 2,0 mm, 4 peças podem ser dobradas simultaneamente para arames de 5,0 mm e 1 peça pode ser dobrada simultaneamente para arames de 7,0 mm ou mais.
Dimensões da máquina: 1300 mm C x 800 mm A x 700 mm L
Peso: Aproximadamente 500 kg

Desempenho e características da máquina hidráulica de dobra|Armação

Esta máquina é acionada hidraulicamente, com componentes hidráulicos importados, motores de marcas famosas de Taiwan, bombas de óleo, válvulas solenoides, etc. É fácil de ajustar, precisa em tamanho, altamente eficiente e elimina a necessidade de fazer moldes, economizando tempo, esforço e materiais, com descarga automática.
O mecanismo de dobra, o sistema de controle elétrico e o sistema hidráulico têm design racional, estrutura compacta e operação flexível.
Alimentação manual do material e retirada da moldura; formação automática da moldura em uma única operação.
Potência elevada, utiliza múltiplos cilindros hidráulicos com movimentos sequenciais e ajustes fáceis. Pode dobrar fios em formato U ou trapezoidal. É possível formar de 3 a 4 fios redondos de φ5 mm em um único ciclo, com alta eficiência de produção e dimensões precisas.
Materiais de alta qualidade, processos de usinagem e tratamento térmico adequados, alto desempenho mecânico geral dos componentes, boa resistência ao desgaste e longa vida útil.
