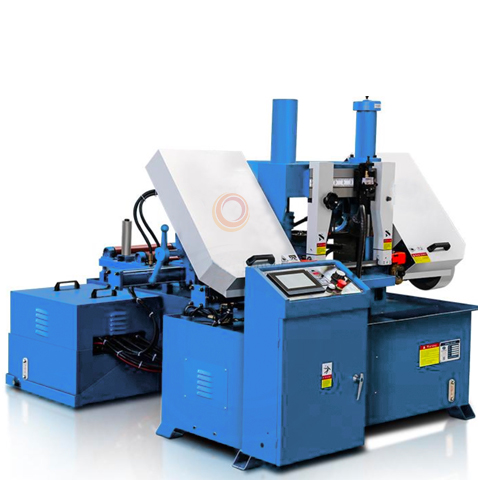

Máquina de Serras de fita CNC para metal

A serra de fita CNC para metal é usada principalmente para serrar vários materiais metálicos, como aço estrutural de carbono, aço de baixa liga, aço de alta liga, aço de liga especial, aço inoxidável, aço resistente a ácidos, etc.

Modelos principais

Modelo	unidade (de medida)	JQ0220	JQ0230	JQ0235	JQ0240	JQ0250	JQ0260	JQ0280
Capacidade de serrar	mm	200	300	350	400	500	600	800
Capacidade de serrar	mm	200x200	300x300	350x350	400x400	500x500	600x600	800x800
Velocidade da linha da lâmina da serra de fita	m/m in	27、45、 69	27、45、 69	27、45、 69	27、45、 69	27、45、 69	27、45、 69	27、45、 69
Especificações da lâmina de serra de fita	mm	28002 70.9	350527 0.9	41153 41.1	5000* 41*1.3	5800* 41*1.3	6640* 67*1.6
Potência do motor principal	KW	1.5	3	4	4	5.5	5.5
Potência do motor hidráulico	KW	0.75	0.75	0.75	0.75	1.5	1.5
Bomba de resfriamento (w)	KW	40	40	40	90	125	125
Método de fixação do trabalho	-	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico
Estrutura de transmissão principal	-	Transmissão por engrenagem sem-fim	Transmissão por engrenagem sem-fim	Transmissão por engrenagem sem-fim	Transmissão por engrenagem sem-fim	Transmissão por engrenagem sem-fim	Transmissão por engrenagem sem-fim	Transmissão por engrenagem sem-fim
Método de alimentação	-	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico	Automático hidráulico
Peso da máquina	KGS	1200	1400	1600	2400	3000	3500
Dimensões gerais	mm	13002 10012 50	180023 501500	20002 35016 00	2480* 2250* 2000	2800* 2250* 2100	3150* 2200* 2200
Tamanho da embalagem	mm	15002 20013 50	200024 501650	22002 45016 00	2580* 2300* 2100	2960* 2300* 2300	3200* 2300* 2300

Configurações opcionais

Proteção da tampa da lâmina da serra
Tampa protetora: proteção contra falta de energia.
Proteção contra quedas rápidas
Fixação hidráulica da lâmina de serra
Velocidade variável da lâmina de serra
Transportador hidráulico de cavacos
Proteção contra desconexão da correia de serra

Principais características

A máquina tem as funções de fixação automática, alimentação automática da ferramenta e elevação rápida automática da estrutura da serra após o corte (ou seja, retração da ferramenta) por meio da coordenação de pressão mecânica, elétrica e hidráulica.
A velocidade de alimentação, dentro da escala determinada, pode ser ajustada infinitamente.
Como sua ferramenta de corte usa uma lâmina de serra de fita bimetálica fina importada, a incisão é estreita, os consumíveis são menores e a potência necessária é mais baixa. É uma ferramenta exclusiva para empresas e instituições de grande e médio porte para cortar aço de grande porte, peças em bruto de aço e peças em bruto de aço para moldes grandes. Uma ferramenta de corte eficiente que economiza material e energia.
Peça de fixação ajustável e reforçada de aço de tungstênio para garantir a precisão do corte.
posicionamento para cima e para baixo da estrutura da serra é controlado pela chave de proximidade UV. O posicionamento quando o controle de alimentação retorna à origem é controlado pela chave de proximidade UV (normalmente aberta).
A dimensão do comprimento de alimentação é detectada e posicionada por uma balança com uma faixa efetiva de 500 mm.
Kunlun DOP HMI suporta portas de comunicação duplas, que podem conectar simultaneamente dois controladores com diferentes formatos de comunicação para estruturar uma rede de várias máquinas.
Controlador programável Delta DVP, controle totalmente automático.
Detecção do comprimento de alimentação Shenzhen Emmott Scale.
A fixação do material é feita por meio da fixação do cilindro.
Vários materiais podem ser empilhados e serrados ao mesmo tempo.
As velocidades da linha são dadas de acordo com a serragem de diferentes materiais para atingir diferentes eficiências de serragem.

Sistemas de controle automático

Interface homem-máquina de controle totalmente automático por meio de cooperação mecânica, elétrica e hidráulica, com alimentação automática, corte automático e outros sistemas para controlar o ciclo de trabalho.
No sistema operacional, ele é dividido em operação manual e totalmente automática, que são controladas pela interface homem-máquina.
A máquina de serra de fita é equipada com dois conjuntos de morsas, um conjunto é usado para serrar o material durante a fixação, a alimentação automática é feita por outro conjunto de morsas através do trabalho do cilindro para controlar a alimentação. O comprimento da alimentação é controlado pelo interruptor de deslocamento de fixação ultravioleta, a alimentação é controlada pela detecção automática de dados da escala, o controlador do PC converte o trabalho de corte da serra e a alimentação automática retorna à origem.
A máquina de serra de fita CNC é adequada para serrar grandes quantidades do mesmo material de especificação, com desempenho estável e alta eficiência. Pode ser substituída por uma máquina de serrar comum com 3 vezes mais eficiência de trabalho.
A interface homem-máquina substitui as funções tradicionais do painel de controle, configurações digitais, luzes indicadoras, etc., e exibe o status do equipamento, instruções de operação e configurações de parâmetros a qualquer momento. (Digite o comprimento e a quantidade de serragem no computador de interface homem-máquina e pressione o botão iniciar para exibir a tela LCD. Após a conclusão da serragem, a máquina de serragem parará automaticamente e outras funções.
O controlador programável PLC define o programa automático para todo o processo de serragem.
O comprimento de alimentação é controlado pela balança, com alta precisão e exatidão de posicionamento, erro de comprimento <0,30 mm.
Pode ser controlado por CNC para alimentar automaticamente o material com comprimento de 500 mm em um único sentido.
