Alimentador Vibratório Inteligente De Alta Frequência Para Componentes Eletrônicos Padrão
Os alimentadores vibratórios de alta frequência para componentes eletrônicos são usados principalmente em linhas de produção automatizadas para transportar componentes eletrônicos minúsculos (como capacitadores resistores, díodos, chips IC, conectores, etc.) para estações de montagem ou processamento de forma precisa e ordenada. Em comparação com os alimentadores vibratórios comuns, os alimentadores vibratórios de alta frequência têm maior frequência de vibração, o que é adequado para componentes eletrônicos leves e frágeis, garantindo um transporte suave e reduzindo os danos por atrito.
Âmbito de aplicação
Processo de montagem SMT: forneça componentes pequenos, como capacitores, resistores, diodos, etc., bem organizados para a montagem.
Teste de pacotes IC: transporte de chips IC para estações de teste para aumentar a eficiência do teste.
Linha de montagem eletrônica: como conectores, interruptores, relés e outros processos de montagem automatizados.
Pontos principais
Parte de acionamento: vibração circular de alta frequência e alta velocidade da SINFONIA do Japão, vibração reta.
Parte de controle: Sistema de controle inteligente SINFONIA do Japão.
Parte de alimentação: liga de alumínio de alta dureza e tratamento de superfície especial.
Parte óptica: sensor de alta velocidade e sistema de reconhecimento de imagem.
Alimentador com disco de precisão de alta velocidade e capacitor, Resistor de chip inteligente
Esse produto é adequado principalmente para a alimentação de peças de trabalho de resistores de chip padrão, capacitores de chip e outros componentes eletrônicos de chip.
Especificações de alguns alimentadores inteligentes de capacitores de chip
Número de série
Modelo do Alimentador
Especificações da peça de trabalho (Métrico)
Tamanho da peça de trabalho (mm)
Capacidade de alimentação (peças/minuto)
L
W
T
1
THE-C0201
C0201
0.20
0.10
0.10
3,500
2
THE -C0402
C0402
0.40
0.20
0.20
12,000
3
THE -C0603
C0603
0.60
0.30
0.30
12,000
4
THE -C1005
C1005
1.00
0.50
0.50
7,000
5
THE -C1608
C1608
1.60
0.80
0.80
5,800~6,200
6
HE-C20125
C20125
2.00
1.25
1.25
5,500
Especificações de alguns alimentadores inteligentes de resistor de chip
Número de série
Modelo do Alimentador
Especificações da peça de trabalho (métrico)
Tamanho da peça de trabalho (mm)
Capacidade de alimentação (peças/minuto)
L
W
T
1
THE -R0402
R0402
0.4
0.2
0.13
4,000 - 4,500
2
THE -R0603
R0603
0.6
0.3
0.23
4,500 - 4,800
3
THE -R1005
R1005
1
0.5
0.35
4,000 - 5,000
4
THE -R1608
R1608
1.6
0.8
0.45
3,000

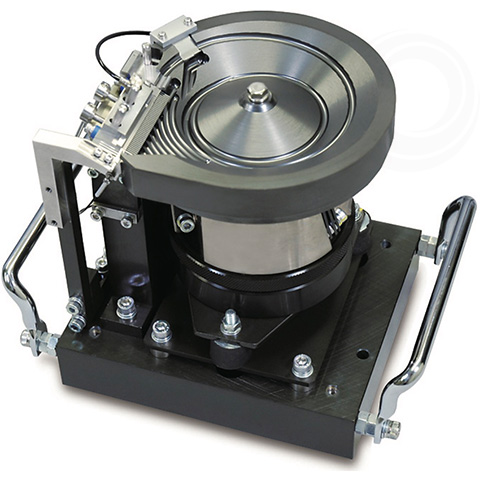

Alimentador com disco de precisão de alta velocidade com indutor de chip inteligente
Esse produto é adequado principalmente para alimentar vários indutores em miniatura, anéis magnéticos e peças de alimentação de peças especiais.
Especificações de alguns alimentadores inteligentes de indutor de chip
Número de série
Modelo do Alimentador
Especificações da peça de trabalho
Tamanho da peça de trabalho (mm)
Capacidade de alimentação (peças/minuto)
L
W
T
1
THC-L0402
L0402
0.4
0.20
0.20
1/8
3,000
2/8
6,000
8/8
7,000
2
THC-L0603
L0603
0.6
0.30
0.30
1/8
3,500
2/8
7,000
8/8
8,000
3
THC-L1005
L1005
1
0.50
0.50
1/8
2,000
2/8
4,000
8/8
4,500
4
THC-L1608
L1608
1.6
0.80
0.80
1/8
1,000
2/8
2,000
8/8
2,200

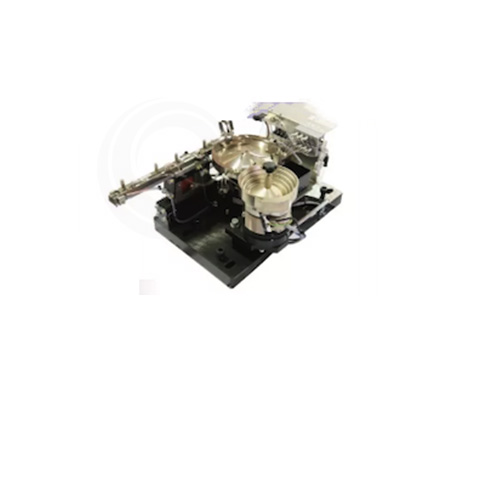

Alimentador com discos de precisão de LED SMD inteligente de alta velocidade
Esse produto é adequado principalmente para todos os tipos de alimentação de peças de LED SMD.
Especificações de alguns alimentadores inteligentes de LED SMD
Número de série
Modelo do Alimentador
Especificações da peça de trabalho
Tamanho da peça de trabalho (mm)
Capacidade de alimentação (pcs/min)
L
W
T
1
THL-L1010
1010
1.0
1.0
0.6
1000
2
THL-L5630
5630
5.6
3.0
0.8
1200
3
THL-L7020
7020
7.0
2.0
0.8
900
4
THL-L7030
7030
7.0
3.0
0.8
900
5
THL-L3228
3228
3.2
2.8
1.8
800
6
THL-L2016
2016
2.0
1.6
0.75
1500
7
THL-L2323x x x
2323
2.3
2.3
0.7
700
8
THL-L3623
3623
3.6
2.3
0.6
1000
9
THL-L3810T06
3810
3.8
1.0
0.6
800
10
THL-L3810T08
3810
3.8
1.0
0.8
800
11
THL-L4210
4210
4.2
1.0
0.48
800
12
THL-L30085
30085
3.0
0.85
0.4
800
13
THL-L3535
3535
3.5
3.5
1.89
1000
800
