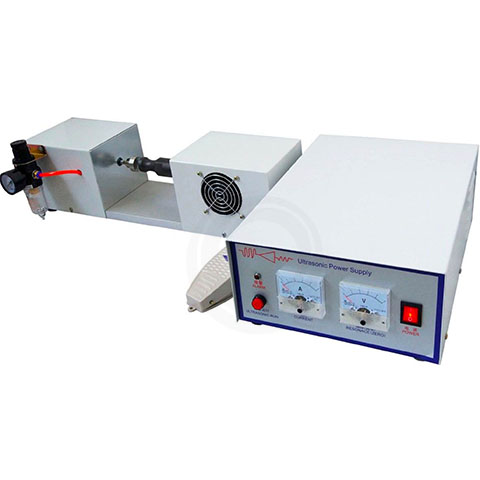

Máquina de pelado de cables ultrasónicos y limpieza de polvo

Máquina peladora de cables ultrasónica para cables de control de temperatura de termopar, cables con aislamiento mineral, cables blindados metálicos y cables de Óxido De Magnesio. Es un dispositivo especialmente utilizado para pelar cables con aislamiento mineral y cables blindados. Se puede utilizar como un equipo de pelado independiente, o se puede modificar en una unidad de pelado en la línea de producción, que se puede aplicar al pelado de cables con aislamiento mineral con un diámetro de 1 ~ 20 mm.

En comparación con el método tradicional de pelado manual, la máquina peladora de cables blindados por ultrasonidos utiliza inteligentemente las características de acción de la energía ultrasónica, que no solo puede triturar y descargar el Polvo mineral aislante en el Cable ignífugo, sino también proteger el núcleo del cable de cualquier daño. La máquina peladora tiene un diseño compacto, un trabajo confiable, alta eficiencia, alta velocidad, bajo consumo de energía y puede adaptarse a varias especificaciones de pelado de cables con aislamiento mineral. El equipo de pelado de cables ultrasónico se puede utilizar para cables minerales de un núcleo a varios núcleos. La máquina peladora de cables minerales ultrasónicos resuelve el problema del pelado de cables. Llena el vacío de los equipos de pelado de cables ultrasónicos en China.

Parámetros técnicos

Composición del equipo

Generador ultrasónico (es decir, fuente de alimentación de accionamiento)

Se compone de un circuito rectificador, un circuito de oscilación, un circuito de retroalimentación, un circuito de seguimiento, un circuito de control, un circuito amplificador de potencia, un circuito de adaptación, etc., que convierte la energía de red en corriente alterna de alta frecuencia y alto voltaje y la transmite al transductor ultrasónico instalado en el mecanismo de pelado. La potencia del generador ultrasónico es ajustable para adaptarse a diferentes condiciones de trabajo. Un controlador de temporización está integrado en el generador para controlar el tiempo de vibración ultrasónica y el tiempo intermitente de la máquina peladora de cables.

Sistema de vibración ultrasónica

Consta de un transductor ultrasónico, una varilla de amplitud, un cabezal de herramienta, una carcasa y un ventilador de refrigeración. El transductor convierte la energía eléctrica de entrada en energía mecánica, es decir, ultrasónica. Se manifiesta en el movimiento telescópico longitudinal del transductor. El cambiador de amplitud está diseñado para amplificar la amplitud y también para fijar todo el sistema de vibración ultrasónica.

Mecanismo de pelado ultrasónico

Está compuesto por un cabezal de herramienta telescópica, cilindro, válvula solenoide de control, regulador de presión, etc. El cabezal telescópico es empujado por el cilindro para unir el cable al cabezal de la herramienta ultrasónica, de modo que la fuerza ultrasónica se transmite desde el cabezal de la herramienta al cable para completar el trabajo de pelado. Esta máquina peladora ultrasónica de extremos de cables (máquina peladora) es capaz de pelar todos los cables aislados y la carcasa de los cables de fibra óptica homogéneos.

Cómo funciona

A continuación, la varilla abatible ultrasónica transmite la vibración ultrasónica al cabezal de la herramienta, que impulsa el cabezal de la herramienta para impactar en el cable. Bajo la acción de ultrasonidos ultrasónicos de alta velocidad y alta resistencia, el polvo mineral aislante en la piel del cable (manguito de metal) se afloja, se dispersa y se descarga. Es importante destacar aquí que la acción ultrasónica tiene una propiedad maravillosa en el sentido de que su fuerza se transmite sin problemas a través del sólido. Al comienzo del pelado, se integran la piel del cable, el polvo aislante mineral y el núcleo, y la fuerza ultrasónica puede propagarse por todo el cable. Bajo la acción de la fuerza de vibración ultrasónica, el polvo aislante mineral se afloja y se rompe, para que se descargue de forma natural. En este punto, el núcleo del cable y el revestimiento del cable están desconectados. Al mismo tiempo, la fuerza ultrasónica se aísla de forma natural. En otras palabras, cuando necesitamos proteger el núcleo del cable, las ondas ultrasónicas han dejado de ejercer fuerza automáticamente sobre el núcleo. Por lo tanto, el pelado de cables con aislamiento mineral con ondas ultrasónicas no solo puede descargar el polvo aislante mineral correctamente, sino que tampoco causará ningún daño al núcleo del cable.
