Modelo de máquina | XB-3 | XB-6 | XB-8 |
Potencia del motor KW | 1.1 | 1.5 | 2.2 |
Velocidad del motor (rpm). | 2300 | 1100 | 980 |
Diámetro de corte mm | φ1~3 | Φ2~6 | Φ2~8 |
Velocidad de corte | Aprox. 15 m/min | Aprox. 8 m/min | Aprox. 6 m/min |
El tamaño principal de las máquinas (mm) | 500X400X740 | 470X450X740 | 500X480X950 |
Peso kg | 90 | 105 | 200 |
Se utiliza principalmente para recortar alrededor de la malla metálica de alambre, el tamaño de la malla de recorte no está limitado y se puede completar con la ayuda de herramientas auxiliares, con velocidad de corte rápida, puerto plano y fácil operación.
Es ampliamente utilizado en la industria de mallas, productos de ferretería, estantes, jaulas de almacenamiento, carros de compras en centros comerciales, perchas de galvanoplastia, productos artesanales de alambre de hierro, iluminación, resortes, cestas de bicicletas, tiras, jaulas de almacenamiento, carros, esqueletos de eliminación de Polvo y otras industrias.

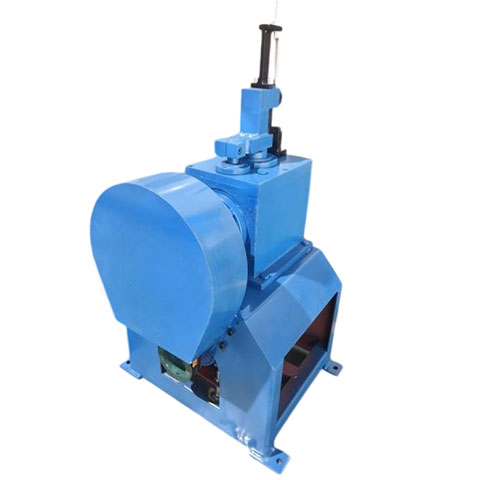

1. La máquina despuntadora está compuesta de seis partes: marco, conjunto de transmisión, mecanismo excéntrico, caja de husillo, conjunto de cortador y componente de control.
2. El conjunto de transmisión está compuesto por: un motor de CA, una polea y un volante de inercia de correa. Gira el volante a alta velocidad a través de la correa triangular accionada por motor, de modo que el mecanismo excéntrico se mueva dentro de un rango limitado.
3. La maquinaria excéntrica está compuesta por: husillo excéntrico, cojinete, glándula de cojinete, husillo, manguito principal y deslizador de bronce de estaño. Su husillo excéntrico obtiene rotación a través del conjunto de transmisión, mientras que la rotación del deslizador de latón se mueve hacia arriba y hacia abajo a través del husillo excéntrico, de modo que el husillo del cortador se mueva hacia arriba y hacia abajo dentro de un rango limitado, el husillo tiene un tratamiento de enfriamiento y revenido de 40Cr, tenacidad y resistencia al impacto. Puede cumplir con los requisitos de corte, y su control deslizante está hecho de bronce de estaño para evitar el desgaste con el husillo del cortador, y después de un período de uso a largo plazo, esta pieza debe ser reemplazada.
4. El cabezal está compuesto por: caja principal de hierro dúctil, Tapa de caja, cubeta guía, manguito del eje de aceite, tapa de sellado y anillo de sellado. Este componente es la parte central de la máquina, y otros mecanismos están instalados en esta caja, y es necesario inyectar aceite lubricante en la caja a la escala estándar de la marca de aceite antes de su uso, para garantizar de manera efectiva la buena lubricación del husillo y el deslizador y prolongar su vida útil.
5. El conjunto del cortador está compuesto por: el husillo del portaherramientas, el portaherramientas, el cortador superior, el cortador inferior, el asiento limitador del cortador superior, la columna de guía del portaherramientas, el bloque de guía del portaherramientas y el manguito guía del portaherramientas. El husillo del portaherramientas está templado y revenido con acero 45 #, y el círculo exterior es de rectificado de precisión para garantizar eficazmente la coordinación con la caja. Los cortadores superior e inferior están hechos de acero de corte de alta velocidad, el cual se trata al vacío y tiene suficiente dureza, tenacidad y resistencia al impacto. Preste atención al ajuste del espacio de la cuchilla durante el uso.
