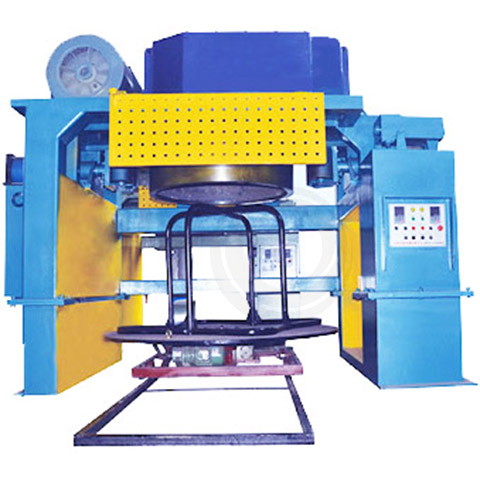

Máquina de trefilado vertical invertida para alambre
La máquina de trefilado invertido es un equipo de alto rendimiento especialmente diseñado para el proceso de estirado, que integra el estirado, el tirado y el enrollado de alambre, y es adecuada para el estampado de precisión de una variedad de hilos metálicos como alambre de Acero inoxidable, Alambre De Cobre, alambre de hierro, alambre de aluminio y Alambre De Aleación. El equipo adopta una estructura invertida y la tensión del alambre se equilibra durante el proceso de estilado, evitando la rotura del alambre y rayones superficiales, y asegurando la precisión dimensional y el acabado superficial del producto.
La máquina de estirado de alambre invertido adopta un diseño de recogida de alambre invertido con disposición vertical, de modo que la gravedad del alambre disminuye de forma natural durante el proceso de estirado y reduce la concentración de esfuerzo de tirón. Mediante moldes de alta precisión y sistemas de tracción estables, los gruesos hilos se van incorporando gradualmente a filamentos de alta precisión y enrollados en discos a través del sistema automático de recogida, que resulta conveniente para el procesamiento y transporte posteriores.
Alambres aplicables
- Alambre De Acero inoxidable (304/316L/201).
- Alambre de cobre, alambre de latón
- Alambre de hierro, alambre de acero al carbono
- Alambre de aluminio, alambre de aleación
- Alambre de precisión
Principales parámetros técnicos
| Modelo | LB02-14 | LB02-12 | LB02-10 | LB02-08 | LB02-06 |
| Diámetro del tambor | (mm) | Φ1400 | Φ1200 | Φ1000 | Φ800 | Φ600 |
| Paso de estirado | 1 | 1 | 1 | 1 | 1 |
| Fuerza de la línea entrante | (mPa) | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 |
| Diámetro máximo de entrada | (mm) | 42 | 30 | 20 | 12 | 8.0 |
| Relación total de compresión | (%) | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 |
| Velocidad de tirón (m/min). | 25 - 35 | 30-40 | 40 - 50 | 50 - 70 | 60- 80 |
| Potencia del motor | (Kw) | 110-132 | 75 - 90 | 37 - 75 | 22 - 37 | 15-22 |
| Modo de arrastre | Conversión de frecuencia AC |
| Comentario | El diámetro del tambor puede personalizarse según los requisitos del usuario, y la varilla de alambre de alto contenido de carbono puede cablearse con Φ23 mm |
Funciones y características principales
Estructura invertida, tracción más estable
Es adecuado para el estirado continuo de filamentos largos y Alambres de gran diámetro
Mantiene una tensión constante para evitar la deformación y rotura del cable
Bobinado automático, bobinado uniforme
El sistema de cierre ajusta automáticamente la velocidad de recogida
El disco de alambre terminado está ajustado, ordenado y sin anudarse
Fuerte tracción y adaptación a gran variedad de cables
Se pueden procesar alambre de acero inoxidable, alambre de cobre, alambre de hierro y alambre de aluminio
El motor de alta potencia garantiza un tirón estable de cables de gran tamaño
Regulación precisa de la velocidad y funcionamiento suave
Control PLC + convertidor de frecuencia
La velocidad de extracción puede ajustarse infinitamente
Asegura tensión constante y una superficie de alambre lisa
Fácil de cambiar de molde
El soporte del molde es compacto y el cambio de molde es rápido
Soporte para producción multiespecificación y en pequeños lotes
Estructura robusta, larga vida
Bastidor soldado totalmente de acero con fuerte resistencia a golpes
Adecuado para entornos de producción continua y de alta resistencia
Industrias aplicables
- Procesamiento de hardware
- Producción de alambre de muelle
- Accesorios para electrodomésticos
- Piezas de automóviles
- Dispositivos médicos
- Procesamiento de alambre y cable
