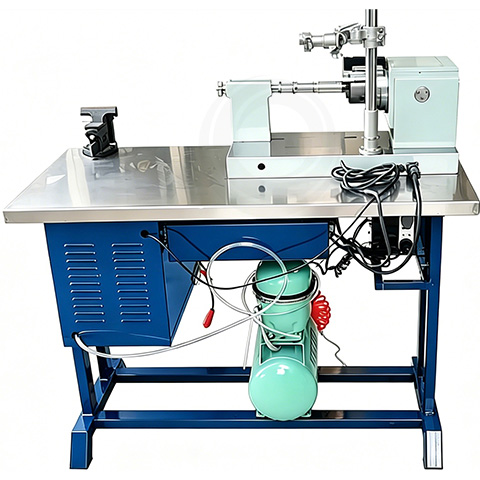

Máquina de soldadura por arco de argón TIG | Inversor de alta frecuencia multifunción CC/pulso | Especialmente diseñada para termopares, RTD y tubos de protección de elementos calefactores
Este sistema multifuncional de soldadura por arco de argón con inversor de alta frecuencia CC/pulsado se ha desarrollado incorporando tecnología internacional de vanguardia y múltiples invenciones patentadas. Integra un rectificador de soldadura y un sistema de control de soldadura por arco de argón en una sola unidad. Su fiabilidad y rendimiento de soldadura superan a los modelos convencionales, alcanzando un nivel de excelencia internacional.
Puede soldar Acero inoxidable, acero al carbono y acero aleado de alta temperatura con un espesor de 0,15 a 7 mm, siendo adecuada tanto para soldadura industrial automatizada como para aplicaciones de soldadura manual.
La característica más distintiva de este equipo es que ha sido especialmente diseñado por expertos de la industria para soldar conjuntos con revestimiento para instrumentos de medición de temperatura, incluidos termopares, RTD y Tubos de protección para calentadores eléctricos, así como bridas, roscas de fijación, pernos, anillos de retención, deflectores y otros componentes relacionados.
Permite la soldadura estandarizada y orientada a procesos de termorresistencias de platino con revestimiento de φ3–φ8 y conjuntos de calentadores eléctricos de φ1–φ22, lo que simplifica, clarifica y optimiza la eficiencia del proceso. Es un equipo de producción esencial para los fabricantes de instrumentos de medición de temperatura y la industria de la calefacción eléctrica (incluidos los fabricantes de elementos calefactores eléctricos).
Parámetros técnicos principales
| Potencia de entrada | Monofásico 220V±15% 50±2Hz |
| Voltaje en vacío | 60V±10V |
| Corriente de soldadura nominal | 130A |
| Corriente mínima de soldadura | 3A |
| Corriente máxima | 3A ～ 130A |
| Corriente base | 3A ～ 100A |
| Frecuencia de pulso | 0,25 ～ 30 Hz |
| Ciclo de trabajo | 60% |
| Método de ignición por arco | Arranque de arco de alta frecuencia sin contacto |
| Peso | 146 kg |
| Dimensiones | 1200×5 30 × 1500 mm |
Tabla de parámetros de soldadura TIG (solo como referencia)
Soldadura de termopares con revestimiento
Modo CC (el modo pulsado no es necesario para la soldadura de termopares).
| Diámetro ( mm ) | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 |
| Tipo | | | Corriente ( A ) | | | |
| Tipo de sellado por contacto con el suelo | 5 | 5 | 7 | 8 | 13 | 15 | 15 | 20 |
| Tipo de sellado aislante | 3 | 3 | 5 | 10 | 13 | 15 | 18 | 22 |
| Cable de termopar con revestimiento | 2 | 3 | 3 | 4 | 5.5 | 6 | 6 | 8 |
Nota:
Para la soldadura de cables de termopar aislados, tanto el tiempo de ascenso como el de descenso se establecen en 0.
En los demás casos, el tiempo de ascenso es de 0,5 s, el tiempo de preflujo de argón es de 0,1 s y el tiempo de descenso es de 1 s.
El caudal de argón es de aproximadamente 5 L/min.
Soldadura de RTD de platino con revestimiento
en modo CC
| Artículo | Velocidad de rotación (r/min) | Corriente de soldadura ( A ) | Caudal de argón (L/min) |
| Diámetro de la Tubería (mm) | 3 | Tipo | Caza de focas | 6 | 6 | 5 |
| Costura circunferencial | 6 | 5 | 5 |
| 4 | Caza de focas | 5 | 7.5 | 5 |
| Costura circunferencial | 5 | 6 | 5 |
| 5 | Caza de focas | 5.5 | 9 | 5 |
| Costura circunferencial | 5.5 | 8 | 5 |
| 6 | Caza de focas | 6.5 | 13 | 5 |
| Costura circunferencial | 6.5 | 10 | 5 |
| 8 | Caza de focas | 6.5 | 17 | 5 |
| Costura circunferencial | 6.5 | 13 | 5 |
Nota:
Tiempo de ascenso: 0,5 s Tiempo de preflujo de argón: 0,1 s Tiempo de descenso: 1 s
Soldadura de brides, fijación de roscas, pernos y tubos. Adaptación de termopares y RTD con vaina
en modo pulsado.
| Diámetro del tubo revestido (mm) | 3 | 4 | 5 | 6 | 8 |
| Tiempo base ( S ) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Hora pico ( S ) | 0.4 | 0,4 | 0.6 | 0.6 | 0.8 |
| Corriente base ( A ) | 3 | 3 | 4 | 5 | 6 |
| Corriente de soldadura circunferencial ( A ) | 6 | 7 | 8 | 10 | 12 |
| Velocidad de soldadura circunferencial ( V ) | 6 | 5 | 5.5 | 6.5 | 6.5 |
| Caudal de argón ( L/min ) | 5 | 5 | 5 | 5 | 5 |
Nota:
Tiempo de ascenso: 0,5 s Tiempo de preflujo de argón: 0,1 s Tiempo de descenso: 1 s
Soldadura de conjuntos de termopares/RTD con bridas, roscas de fijación y tubos compatibles
(modo pulsado)
| Diámetro del tubo (mm) | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| Tiempo base ( S ) | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Hora pico ( S ) | 0,8 | 0,4 | 1 | 1 | 1 | 1 | 1 |
| Corriente base ( A ) | 5 | 18 | 20 | 25 | 28 | 35 | 40 |
| Corriente de soldadura ( A ) | 8～10 | 38 | 50 | 60 | 65 | 75 | 80～90 |
| Velocidad de soldadura ( V ) | 6 | 4 | 5 | 5 | 5 | 5 | 5 |
| Caudal de argón ( L/min ) | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Nota:
Tiempo de ascenso: 1 s Tiempo de preflujo de argón: 0,2 s Tiempo de descenso: 1,2 s
Soldadura de tapas terminales para elementos calefactores eléctricos
Modo CC
| Diámetro del tubo del elemento calefactor (mm) | Caudal de argón (L/min) | Velocidad de rotación (r/min) | Corriente de soldadura (A) (A) |
| 6.3～8.0 | 5 | 17 | 13 |
| 8.0～10 | 5 | 15 | 15 |
| 10～13 | 5 | 13 | 17 |
| 13～16 | 5 | 10 | 20 |
| 16～18 | 5 | 8 | 25 |
| 18～22 | 5 | 7 | 30 |
Nota:
Tiempo de ascenso: 0,5 s Tiempo de preflujo de argón: 0,5 s Tiempo de descenso: 1,5 s
En el modo CC, la corriente base, el tiempo pico y el tiempo base no están activos y no requieren ajuste. La velocidad de rotación debe ajustarse en consecuencia: una corriente de soldadura más alta requiere una velocidad de rotación más alta, mientras que una corriente más baja requiere una velocidad de rotación más baja.
Los datos anteriores se proporcionan únicamente a título informativo. Los soldadores experimentados pueden ajustar y optimizar los parámetros del proceso en función de las condiciones prácticas para obtener ajustes de soldadura más precisos y adecuados.
