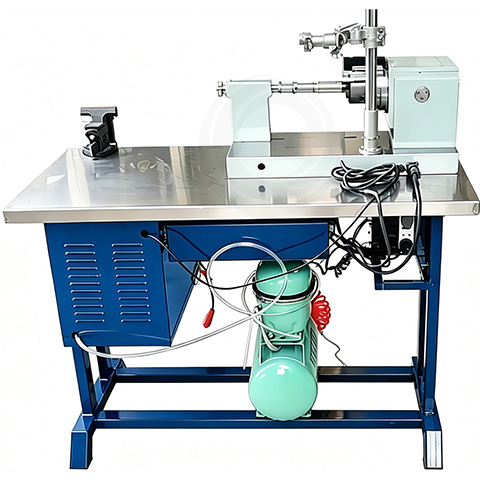

Saldatrice ad arco di argon TIG | Inverter multifunzione ad alta frequenza CC/impulsi | Progettata specificamente per termocoppie, RTD e tubi di protezione degli elementi riscaldanti
Questo sistema multifunzione di saldatura ad arco di argon a corrente continua/pulsata con inverter ad alta frequenza è stato sviluppato integrando tecnologie internazionali all'avanguardia e incorporando numerose invenzioni brevettate. Integra in un'unica unità un raddrizzatore di saldatura e un sistema di controllo per la saldatura ad arco di argon. La sua affidabilità e le sue prestazioni di saldatura sono superiori a quelle dei modelli convenzionali, raggiungendo un livello di eccellenza internazionale.
È in grado di saldare acciaio inossidabile, acciaio al carbonio e acciaio legato ad alta temperatura con spessori da 0,15 a 7 mm, risultando adatta sia per applicazioni di saldatura industriale automatizzata che per applicazioni di saldatura manuale.
La caratteristica più distintiva di questa apparecchiatura è che è stata appositamente progettata da esperti del settore per la saldatura di gruppi di strumenti di misurazione della temperatura rivestiti, tra cui termocoppie, termoresistenze (RTD) e tubi di protezione per riscaldatori elettrici, nonché flange, filettature di fissaggio, bulloni, anelli di ritegno, deflettori e altri componenti correlati.
Consente la saldatura standardizzata e orientata al processo di termoresistenze (RTD) in platino con guaina da φ3 a φ8 mm e di gruppi di resistenze elettriche da φ1 a φ22 mm, rendendo l'operazione semplice, chiara ed estremamente efficiente. Rappresenta un'apparecchiatura di produzione essenziale per i produttori di strumenti di misurazione della temperatura e per l'industria del riscaldamento elettrico (compresi i produttori di elementi riscaldanti elettrici).
Principali parametri tecnici
| Potenza in ingresso | Monofase 220V±15% 50±2Hz |
| Tensione a vuoto | 60V±10V |
| Corrente nominale di saldatura | 130A |
| Corrente minima di saldatura | 3A |
| Corrente di picco | 3A ～ 130A |
| Corrente di base | 3A ～ 100A |
| Frequenza degli impulsi | 0,25 ～ 30 Hz |
| ciclo di lavoro | 60% |
| Metodo di accensione ad arco | Innesco dell'arco ad alta frequenza senza contatto |
| Peso | 146 kg |
| Dimensioni | 1200×5 30 × 1500mm |
Tabella dei parametri di saldatura TIG (solo a scopo di riferimento)
Saldatura di termocoppie con guaina
Modalità CC (la modalità a impulsi non è necessaria per la saldatura di termocoppie)
| Diametro ( mm ) | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 |
| Tipo | | | Corrente ( A ) | | | |
| Tipo di tenuta per contatto a terra | 5 | 5 | 7 | 8 | 13 | 15 | 15 | 20 |
| Tipo di tenuta isolante | 3 | 3 | 5 | 10 | 13 | 15 | 18 | 22 |
| Filo di termocoppia rivestito | 2 | 3 | 3 | 4 | 5.5 | 6 | 6 | 8 |
Nota:
per la saldatura di fili termocoppia isolati, sia il tempo di salita che il tempo di discesa sono impostati a 0.
Negli altri casi, il tempo di salita è di 0,5 s, il tempo di pre-flusso dell'argon è di 0,1 s e il tempo di discesa è di 1 s.
La portata dell'argon è di circa 5 L/min.
Saldatura di RTD termoresistenze al platino
in modalità CC
| Articolo | velocità di rotazione (giri/minuto) | Corrente di saldatura ( A ) | Portata dell'argon (L/min) |
| Diametro del tubo (mm) | 3 | Tipo | Sigillatura | 6 | 6 | 5 |
| cucitura circonferenziale | 6 | 5 | 5 |
| 4 | Sigillatura | 5 | 7.5 | 5 |
| cucitura circonferenziale | 5 | 6 | 5 |
| 5 | Sigillatura | 5.5 | 9 | 5 |
| cucitura circonferenziale | 5.5 | 8 | 5 |
| 6 | Sigillatura | 6.5 | 13 | 5 |
| cucitura circonferenziale | 6.5 | 10 | 5 |
| 8 | Sigillatura | 6.5 | 17 | 5 |
| cucitura circonferenziale | 6.5 | 13 | 5 |
Nota:
Tempo di salita: 0,5 s Tempo di pre-flusso dell'argon: 0,1 s Tempo di discesa: 1 s
Saldatura di flange, fissaggio di filettature, bulloni e tubi. Abbinamento di termocoppie e RTD con guaina.
Modalità a impulsi.
| Diametro del tubo rivestito (mm) | 3 | 4 | 5 | 6 | 8 |
| Tempo base ( S ) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Tempo di punta ( S ) | 0.4 | 0,4 | 0.6 | 0.6 | 0,8 |
| Corrente di base ( UN ) | 3 | 3 | 4 | 5 | 6 |
| Corrente di saldatura circonferenziale ( A ) | 6 | 7 | 8 | 10 | 12 |
| Velocità di saldatura circonferenziale d ( V ) | 6 | 5 | 5.5 | 6.5 | 6.5 |
| Portata dell'argon ( L/min ) | 5 | 5 | 5 | 5 | 5 |
Nota:
Tempo di salita: 0,5 s Tempo di pre-flusso dell'argon: 0,1 s Tempo di discesa: 1 s
Saldatura di gruppi termocoppia/RTD con flange, filettature di fissaggio e tubi compatibili
- Modalità a impulsi
| Diametro del tubo (mm) | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| Tempo base ( S ) | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Tempo di punta ( S ) | 0,8 | 0,4 | 1 | 1 | 1 | 1 | 1 |
| Corrente di base ( UN ) | 5 | 18 | 20 | 25 | 28 | 35 | 40 |
| Corrente di saldatura ( UN ) | 8～10 | 38 | 50 | 60 | 65 | 75 | 80～90 |
| Velocità di saldatura ( V ) | 6 | 4 | 5 | 5 | 5 | 5 | 5 |
| Portata dell'argon ( L/min ) | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Nota:
Tempo di salita: 1 s Tempo di pre-flusso dell'argon: 0,2 s Tempo di discesa: 1,2 s
Saldatura dei tappi terminali per elementi riscaldanti elettrici
Modalità CC
| Diametro del tubo dell'elemento riscaldante (mm) | Portata dell'argon (L/min) | velocità di rotazione (giri/min) | Corrente di saldatura (A) (UN) |
| 6.3～8.0 | 5 | 17 | 13 |
| 8.0～10 | 5 | 15 | 15 |
| 10～13 | 5 | 13 | 17 |
| 13-16 | 5 | 10 | 20 |
| 16-18 anni | 5 | 8 | 25 |
| 18-22 | 5 | 7 | 30 |
Nota:
Tempo di salita: 0,5 s Tempo di pre-flusso dell'argon: 0,5 s Tempo di discesa: 1,5 s
In modalità CC, la corrente di base, il tempo di picco e il tempo di base non sono attivi e non richiedono regolazione. La velocità di rotazione deve essere regolata di conseguenza: una corrente di saldatura più elevata richiede una velocità di rotazione maggiore, mentre una corrente inferiore richiede una velocità di rotazione inferiore.
I dati sopra riportati sono forniti solo a titolo di riferimento. I saldatori esperti possono regolare e ottimizzare i parametri di processo in base alle condizioni pratiche per ottenere impostazioni di saldatura più precise e adeguate.
