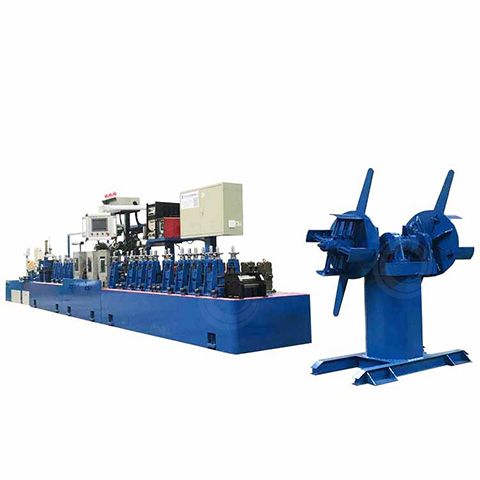

Macchina da fare tubo HG01
profilatura, saldatura, taglio a misura, raddrizzatura e calibratura delle estremità dei tubi in acciaio inox.

appositamente progettate per la produzione di tubi in acciaio inox.

Fare tubi di alta qualità.
saldatura ad arco
Flessibile, risparmio di materiale, alto rendimento e alta precisione.

Velocità di saldatura del tubo

Diagramma Velocità di Saldatura

Misura	321/304 (m/min)	309/316 (m/min)	INCOLOY 800 (m/min)
7,5 x 0,4	17 – 19	17 – 18	16 – 17
9,5-10 x 0,5	13 – 15	13 – 14	12 – 13
9,5-10 x 0,6	10 – 12	10 – 11	9 – 10

Tolleranza:

Generali tolleranze consigliate di striscia sono:
Lunghezza: ± 0,1 mm
Spessore: +0 / -0.05 o 0,015 / -0,035
Le strisce non devono avere una inclinazione superiore a 1 mm / m.
L'ovalizzazione dei tubi di ± 0,04 può essere ottenuta con nuove bobine.

CARATTERISTICHE TECNICHE:

sistema di controllo:Mitsubishi PLC
velocità di produzione:6~18(20)m/min
Diametro del tubo:4mm~20mm
Tolleranza del tubo:±0.05mm
spessore:0.15~1.0mm
diametro della bobina:I.D.:300~600mm,O.D.:1250mm
Alimentazione di aria:Min.600 kPa, seco e senza di olio.
Argon consumo:200~700 liters/hr(raccomandare 95% Ar/5%H2
consumo di acqua:190~400 liters/hr
Percentuale di passaggio:Above 98%
