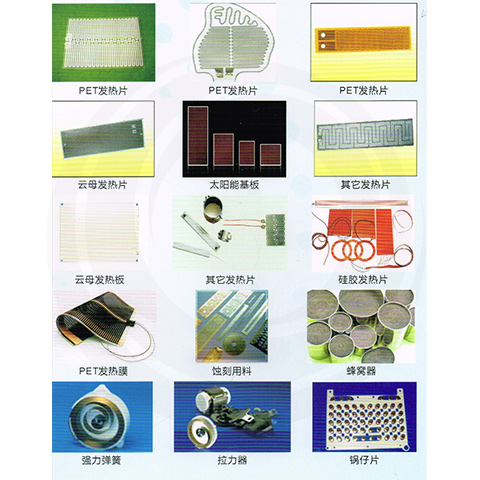

La nostra azienda è specializzata in bobine di acciaio inossidabile e ferro-cromo-alluminio ultrasottili, ad alta precisione e altamente resistenti all'ossidazione. Questi materiali sono utilizzati principalmente in applicazioni come riscaldamento elettrico, elettrodomestici, strutture a nido d'ape metalliche e processi di incisione che richiedono bobine di acciaio inossidabile ultrasottili e di precisione. Alcuni dei nostri prodotti includono elementi di terre rare come il lantanio oltre al cromo e all'alluminio, fornendo un'eccellente resistenza all'ossidazione. Lo spessore del prodotto varia da 0,01mm a 0,08mm, con spessore uniforme ed elevata stabilità.
Le nostre capacità produttive includono:
Laminazione a freddo di precisione con 20 rotoli provenienti dagli Stati Uniti.
Macchine livellatrici di tensione di precisione a rulli multipli dalla Germania.
Forni di ricottura luminosi continui dal Giappone.
Siamo in grado di ottenere il massimo controllo di precisione fino a 0,001 mm e il nostro spessore più sottile può essere inferiore a 0,01mm.
Tipi di prodotto : SUS430、SUS304、SUS304L、SUS301S、SUS305、SUS316、SUS316L、420J2
、410, vari acciai inossidabili ultrasottili, tra cui ferro-cromo-alluminio e altri.
Specifiche del prodotto :
- Spessore: Max 1.2mm Min 0.01mm
- Altezza: Max 450MM Min 2mm
- Durezza: BA, SHE, EH, FH, 3/4H, 1/2H, 1/4H

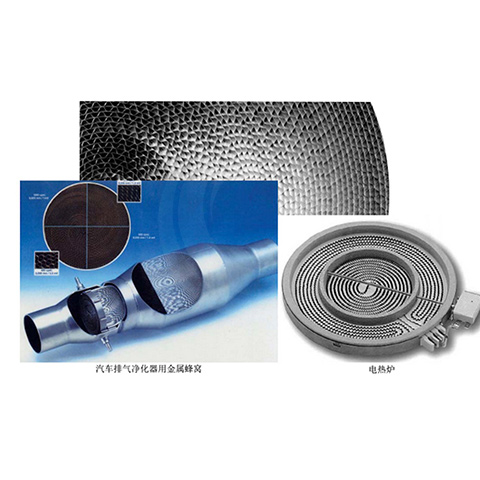

Il WPT20-5USR è un acciaio inossidabile ferritico a base di cromo (Cr) e alluminio (Al), con l'aggiunta di elementi come il lantanio (La). Inibisce efficacemente la formazione di film di ossido di AL2O3 ad alte temperature e possiede un'ottima resistenza all'ossidazione. Il WPT20-5USR utilizza l'avanzata tecnologia di laminazione a freddo a nastro largo in acciaio di WPT, che consente di arrotolarlo in fogli sottili fino a 20 μm. È adatto per applicazioni che richiedono resistenza all'ossidazione, come materiali a nido d'ape metallici per depuratori, riscaldatori elettrici, camere di combustione e scenari simili.
rapporto di massa (massa%)
Grado di acciaio | C | SI | Mn | Al | Cr | La | |
WPT20-5USR | Standard | ≤0.015 | ≤1.0 | ≤1.0 | 5.0~6.0 | 19-21 | 0.06-0.12 |
Esempio rappresentativo | 0.005 | 0.1 | 0.1 | 5.5 | 20.0 | 0.08 | |
WPT18-3USR | Standard | ≤0.010 | ≤1.0 | ≤1.0 | 3.0·-4.0 | 17-19 | 0.06-0.12 |
Esempio rappresentativo | 0.003 | 0.1 | 0.1 | 3.4 | 18.0 | 0.08 |
Tipo di acciaio | Temperatura (°C) | Resistenza elettrica (μΩ.cm) | Calore specifico (10³ J/kg· ℃) | Dispersione di calore (c㎡ /sec ) | Conduttività termica (W/m. °C) | Temperatura (°C) | Coefficiente di espansione termica ( 10-6 /°C) | Resistenza alla trazione (N/mm²) |
WPT20-5USR | 20 | 142 | 0.48 | 0.034 | 11.8 | - | - | 650 |
100 | 142 | 0.52 | 0.035 | 13.1 | 20-100 | 11.1 | - | |
300 | 143 | 0.61 | 0.036 | 15.7 | 20-300 | 12.0 | - | |
600 | 145 | 0.73 | 0.038 | 19.9 | 20-600 | 13.3 | 200 | |
900 | 148 | 0.69 | 0.046 | 22.5 | 20-900 | 14.9 | 35 | |
1200 | 148 | 0.70 | 0.053 | 26.5 | 20-1200 | 16.0 | - | |
WPT18-3USR | 20 | 115 | 0.48 | 0.041 | 14.4 | - | - | 540 |
100 | 117 | 0.51 | 0.041 | 15.7 | 20-100 | 10.3 | - | |
300 | 122 | 0.60 | 0.041 | 18.3 | 20-300 | 11.3 | - | |
600 | 132 | 0.89 | 0.043 | 22.7 | 20-600 | 12.5 | 170 | |
900 | 138 | 0.69 | 0.049 | 25.1 | 20-900 | 13.9 | 30 | |
1200 | 140 | 0.71 | 0.056 | 29.6 | 20-1200 | 15.1 | - |
* Spessore piastra:1,0 mm.
Tipo di acciaio | Superficie | Spessore foglio (mm) | Resistenza (N/mm²) | Resistenza a trazione (N/mm²) | Velocità di allungamento (%) | Durezza (Hv) |
WPT20-5USR | 2BTH | 0.3 | 1052 | 1147 | <2 | 359 |
0.05 | 1147 | 1222 | <2 | 357 | ||
2BT | 0.3 | 525 | 652 | 23 | 216 | |
0.05 | 527 | 648 | 25 | 221 | ||
WPT18-3USR | 2BTH | 0.3 | 975 | 1019 | <2 | 328 |
0.05 | 1020 | 1084 | <2 | 331 | ||
2BT | 0.3 | 448 | 539 | 30 | 176 | |
0.05 | 438 | 539 | 29 | 178 |
* 2BTH: lamiera di acciaio laminato a freddo non ricotto *2BT: lamiera di acciaio laminato a freddo ricotto
