Macchina piegatubi semiautomatica per forme a U/M : una soluzione conveniente per la formatura di Resistenze Tubolari.

Nella produzione di resistenze tubolari, la piegatura a U e a M è uno dei processi più comuni e critici. Per soddisfare le esigenze di produzione in piccoli lotti e dei clienti attenti ai costi, la nostra azienda ha lanciato una piegatubi semiautomatica (forma U/M) . Questa attrezzatura presenta una struttura stabile, un funzionamento semplice e un'elevata convenienza, ed è ampiamente utilizzata nella formatura e lavorazione di vari tipi di resistenze tubolari.

I. Panoramica dell'attrezzatura

La piegatubi semiautomatica è un dispositivo economico per la piegatura di tubi, specificamente progettato per la formatura e la piegatura di resistenze tubolari a U e a M. L'alimentazione manuale e la rotazione dell'elemento riscaldante, combinate con la limitazione meccanica, consentono di ottenere una piegatura precisa, garantendo una formatura uniforme e riducendo efficacemente i costi di investimento in attrezzature.

questa serie comprende due modelli per soddisfare le esigenze delle diverse condizioni produttive:

• Tipo idraulico: WG09Y
• Tipo pneumatico: WG09

II. Confronto tra parametri e caratteristiche dei due modelli

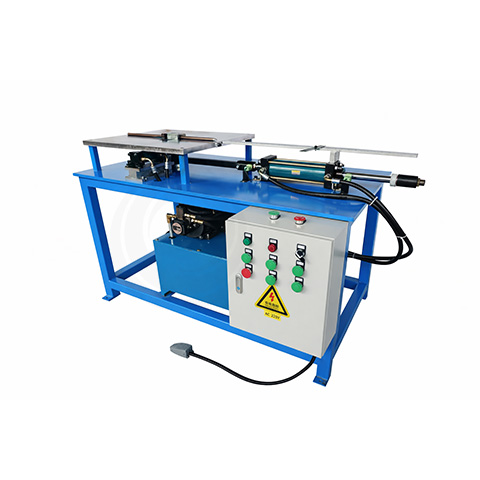

Piegatubi idraulico semiautomatico (WG09Y)

Questo modello è adatto a condizioni di lavoro con una gamma più ampia di diametri di tubi e requisiti di forza di piegatura più elevati .

1. Alimentazione: 380V / 50Hz
2. Potenza motore: 3KW
3. Pressione di lavoro della stazione idraulica: 70 kg
4. Diametro del tubo applicabile: 6 ~ 16 mm
5. Forma di stampaggio: a forma di U / a forma di M
6. Nota: i tubi di grande diametro richiedono la ricottura.

Caratteristiche:

• Azionamento idraulico, grande forza di flessione
• Adatto per tubi riscaldanti di diametro medio e grande
• Stampaggio stabile e alta ripetibilità

Piegatubi elettrica + pneumatica (WG09)

Questo modello è caratterizzato da risparmio energetico, riduzione dei costi e semplice manutenzione ed è adatto alla produzione di specifiche standard.

1. Potenza motore: 1,5 KW
2. Alimentazione: 380V
3. Requisiti della fonte d'aria: aria compressa da 0,6 MPa
4. Diametro del tubo applicabile: 6 ~ 12 mm

Caratteristiche:

• Struttura semplice e bassi costi operativi
• I requisiti per l'approvvigionamento di gas della fabbrica non sono elevati.
• Adatto alla produzione in serie di resistenze tubolari di piccolo e medio diametro

III. Metodo di funzionamento e caratteristiche di stampaggio

Entrambi i tipi di macchine piegatubi semiautomatiche utilizzano:

• Alimentazione manuale
• Ruotare manualmente il tubo
• Controllo meccanico del limite di angolo e posizione di piegatura

Questo design, pur garantendo uno stampaggio uniforme, riduce significativamente la complessità delle apparecchiature, rendendolo ideale per:

• Produttori di resistenze tubolari
• Produttori di componenti per elettrodomestici
• Linee di produzione di piccole e medie dimensioni
• Scenari applicativi con specifiche multiple e frequenti modifiche del modello

IV . Perché scegliere una macchina piegatubi semiautomatica ?

• Basso costo di investimento e rapido ritorno sull'investimento
• Struttura matura, manutenzione semplice
• Bassa barriera all'ingresso e formazione rapida
• Adatto per lo stampaggio di forme convenzionali di resistenze tubolari
• In base al diametro del tubo e alla capacità produttiva è possibile scegliere soluzioni idrauliche o pneumatiche.

del modello idraulico WG09Y che privilegia una maggiore capacità di piegatura o del modello pneumatico WG09 che privilegia economia e stabilità , le piegatrici semiautomatiche per tubi possono fornire una soluzione affidabile, efficiente e conveniente per la formatura a U/M di resistenze tubolari .

Per video sulle attrezzature, specifiche tecniche o consigli sulla scelta , contattateci per informazioni più dettagliate.
