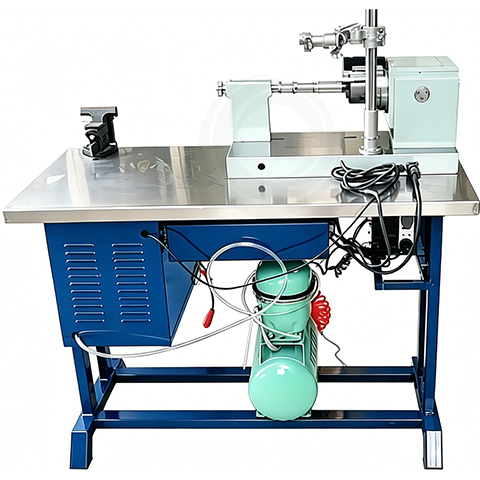

Machine de soudage à l'arc sous argon TIG | multifonction Onduleur haute fréquence CC/pulsé | Spécialement conçu pour les thermocouples, les RTD et les tubes de protection des éléments chauffants
Machine de soudage à l'arc sous argon CC/pulsé à onduleur haute fréquence multifonctionnel est le fruit de l'intégration de technologies internationales de pointe et de nombreux brevets. Il combine un redresseur de soudage et un système de contrôle du soudage à l'arc sous argon. Sa fiabilité et ses performances de soudage surpassent les modèles conventionnels et atteignent un niveau d'excellence international.
Elle peut souder l'acier inoxydable, l'acier au carbone et l'acier allié haute température d'une épaisseur de 0,15 à 7 mm, convenant aussi bien aux applications de soudage automatisé industriel qu'aux applications de soudage manuel.
La caractéristique la plus distinctive de cet équipement est qu'il a été spécialement conçu par des experts du secteur pour le soudage d'ensembles gainés d'instruments de mesure de température, notamment des thermocouples, des RTD et des tubes de protection pour les résistances électriques, ainsi que des brides, des filetages de fixation, des boulons, des anneaux de retenue, des déflecteurs et autres composants connexes.
Elle permet un soudage standardisé et optimisé des sondes RTD en platine gainées de φ3 à φ8 et des éléments chauffants électriques de φ1 à φ22, simplifiant ainsi l'opération et la rendant très efficace. C'est un équipement de production essentiel pour les fabricants d'instruments de mesure de température et l'industrie du chauffage électrique (y compris les fabricants d'éléments chauffants électriques).
Principaux paramètres techniques
| Puissance d'entrée | Monophasé 220 V ± 15 % 50 ± 2 Hz |
| Tension à vide | 60 V ± 10 V |
| Courant de soudage nominal | 130A |
| Courant de soudage minimum | 3A |
| Courant de crête | 3A ～ 130A |
| Courant de base | 3A ～ 100A |
| Fréquence d'impulsion | 0,25 à 30 Hz |
| Cycle de service | 60% |
| Méthode d'allumage par arc électrique | Amorçage d'arc haute fréquence sans contact |
| Poids | 146 kg |
| Dimensions | 1200×5 30 × 1500 mm |
Tableau des paramètres de soudage TIG (à titre indicatif uniquement)
Soudage des thermocouples gainés
Mode continu (le mode pulsé n'est pas requis pour le soudage par thermocouple)
| Diamètre ( mm ) | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 |
| Taper | | | Courant ( A ) | | | |
| type d'étanchéité par contact avec la terre | 5 | 5 | 7 | 8 | 13 | 15 | 15 | 20 |
| type d'étanchéité isolée | 3 | 3 | 5 | 10 | 13 | 15 | 18 | 22 |
| Fil de thermocouple gainé | 2 | 3 | 3 | 4 | 5.5 | 6 | 6 | 8 |
Remarque :
Pour le soudage de fils de thermocouple isolés, les temps de montée et de descente sont tous deux fixés à 0.
Dans les autres cas, le temps de montée est de 0,5 s, le temps de pré-écoulement d'argon est de 0,1 s et le temps de descente est de 1 s.
Le débit d'argon est d'environ 5 L/min.
Soudage des RTD en platine gainé
mode CC
| Article | Vitesse de rotation (tr/min) | Courant de soudage ( A ) | Débit d'argon (L/min) |
| Diamètre du tuyau (mm) | 3 | Taper | Scellage | 6 | 6 | 5 |
| Couture circonférentielle | 6 | 5 | 5 |
| 4 | Scellage | 5 | 7,5 | 5 |
| Couture circonférentielle | 5 | 6 | 5 |
| 5 | Scellage | 5.5 | 9 | 5 |
| Couture circonférentielle | 5.5 | 8 | 5 |
| 6 | Scellage | 6.5 | 13 | 5 |
| Couture circonférentielle | 6.5 | 10 | 5 |
| 8 | Scellage | 6.5 | 17 | 5 |
| Couture circonférentielle | 6.5 | 13 | 5 |
Remarque :
Temps de montée : 0,5 s ; temps de pré-injection d’argon : 0,1 s ; temps de descente : 1 s
Soudage de brides, filetages de fixation, boulons et tubes, adaptation de thermocouples gainés et de RTD
en mode impulsionnel
| Diamètre du tube gainé (mm) | 3 | 4 | 5 | 6 | 8 |
| Temps de base ( S ) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Temps de pointe ( S ) | 0,4 | 0,4 | 0,6 | 0,6 | 0,8 |
| Courant de base ( UN ) | 3 | 3 | 4 | 5 | 6 |
| Courant de soudage circonférentiel ( A ) | 6 | 7 | 8 | 10 | 12 |
| Vitesse de soudage circonférentielle d ( V ) | 6 | 5 | 5.5 | 6.5 | 6.5 |
| Débit d'argon ( L/min ) | 5 | 5 | 5 | 5 | 5 |
Remarque :
Temps de montée : 0,5 s ; temps de pré-injection d’argon : 0,1 s ; temps de descente : 1 s
Soudage d'ensembles thermocouple/RTD avec brides, filetages de fixation et tubes adaptés
en mode pulsé
| Diamètre du tube (mm) | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| Temps de base ( S ) | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Temps de pointe ( S ) | 0,8 | 0,4 | 1 | 1 | 1 | 1 | 1 |
| Courant de base ( UN ) | 5 | 18 | 20 | 25 | 28 | 35 | 40 |
| Courant de soudage ( UN ) | 8～10 | 38 | 50 | 60 | 65 | 75 | 80～90 |
| Vitesse de soudage ( V ) | 6 | 4 | 5 | 5 | 5 | 5 | 5 |
| Débit d'argon ( L/min ) | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Remarque :
Temps de montée : 1 s ; temps de pré-injection d’argon : 0,2 s ; temps de descente : 1,2 s
Soudage des embouts pour éléments chauffants électriques
Mode CC
| Diamètre du tube de l'élément chauffant (mm) | Débit d'argon (L/min) | Vitesse de rotation (tr/min) | Courant de soudage (A) (UN) |
| 6.3～8.0 | 5 | 17 | 13 |
| 8.0～10 | 5 | 15 | 15 |
| 10～13 | 5 | 13 | 17 |
| 13～16 | 5 | 10 | 20 |
| 16～18 | 5 | 8 | 25 |
| 18～22 | 5 | 7 | 30 |
Remarque :
Temps de montée : 0,5 s ; temps de pré-injection d’argon : 0,5 s ; temps de descente : 1,5 s
En mode courant continu, le courant de base, le temps de crête et le temps de base sont inactifs et ne nécessitent aucun réglage. La vitesse de rotation doit être ajustée en conséquence : un courant de soudage plus élevé requiert une vitesse de rotation plus élevée, et inversement.
Les données ci-dessus sont fournies à titre indicatif uniquement. Les soudeurs expérimentés peuvent ajuster et optimiser les paramètres de soudage en fonction des conditions pratiques afin d'obtenir des réglages plus précis et adaptés.
