Machine de découpe automatique de tubes | Lame de disque | QG03

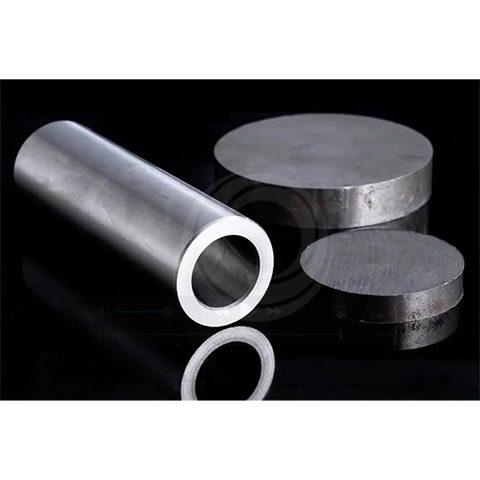

Équipée d'un système de commande numérique CNC avancé, cette machine de découpe automatique de tubes permet une production sans intervention humaine et entièrement basée sur les données. Elle alimente, découpe et libère les matériaux automatiquement. Équipée d'un servomoteur, elle coupe les tubes à la longueur exacte. Grâce au système numérique, le processus de production est stable et réglable automatiquement. Plusieurs tubes peuvent être coupés simultanément, pour une production efficace. L'atout majeur de cet équipement réside dans ses cinq jeux de têtes de transmission à engrenages complets, optimisés à partir de quatre jeux d'équipements de transmission taïwanais (expérience de découpe expérimentale en usine : coupe d'acier rond ø50 en 25 secondes). Elle est adaptée à la découpe de matériaux métalliques de différentes sections, tels que les aciers ordinaires, les aciers inoxydables, le cuivre et l'aluminium, et plus particulièrement Les Tubes Métalliques. Il s'agit d'un équipement de haute qualité pour la production en série de meubles en acier, de tubes, d'équipements sportifs, de produits de tourisme et de loisirs, de voitures, de motos, de vélos, de décoration de poussettes, de décoration en acier inoxydable et de traitement mécanique.

Caractéristiques principals

1. Cette machine est équipée d'une transmission à variation continue de coupe verticale, d'une coupe automatique et d'un dispositif de serrage automatique à vérin hydraulique, elle fonctionne de manière fluide, légère et efficace.
2. Le serrage horizontal permet de serrer la pièce de manière stable, avec un faible bruit et une faible pollution.
3. Le servomoteur entraîne la vis à billes, et le chariot d'alimentation se déplace sur le rail de guidage linéaire (et non sur la colonne de guidage cylindrique), offrant une grande précision d'alimentation, une vitesse rapide et une alimentation stable. La surface de coupe est lisse et ne génère pas de chaleur. La pince auxiliaire est équipée d'une fonction flottante pour éviter de rayer les tubes sur la pince principale.
4. Équipé de lames de disque à haute résistance, il présente une vitesse de coupe rapide, une section transversale lisse et aucune bavure.
5. Arrêt automatique en cas d'absence de matériau. Protection de la lame, lubrification et refroidissement automatiques.
6. Elle peut traiter les résidus et couper les résidus plus courts que les pièces, au minimum jusqu'à 50 mm, ce qui permettra d'économiser les matériaux.
7. Elle est équipé d'un palier autolubrifiant qui lubrifie automatiquement l'arbre de liaison et protège la machine.
8. La tête à engrenage complet adopte un moteur horizontal, avec cinq jeux d'engrenages complets, qui est plus stable, plus résistant à l'usure et a une plus grande puissance de tête que les têtes à engrenage complet ordinaires sur le marché actuel avec des structures à quatre jeux et une régulation à quatre vitesses.
9. Le système de refroidissement permet à la machine de fonctionner longtemps et d'augmenter sa durée de vie.
10. La colonne utilisée pour la lame de disque adopte un rail de guidage linéaire. La surface du rail de guidage est raclée par un équipement professionnel, ce qui est plus précis et plus durable.
11. Le système de refroidissement par circulation d'huile garantit la fiabilité et la durabilité des composants et prolonge leur durée de vie.
12. Toutes les structures et pièces du mouvement mécanique sont équipées d'un système de lubrification à l'huile automatique à commande numérique, ce qui garantit que le mouvement de la structure mécanique ne nécessite aucun entretien pendant longtemps et a une durée de vie extrêmement longue.

Paramètres technique
