Machine à Bobiner pour Coil avec Deux Queues Contrôlée par PLC RX09 | Trois axes | Utilisé pour les ressorts | Fils Chauffants

Structure et caractéristiques principaux

La machine à bobiner des colliers avec deux queues contrôlée par PLC Modèle RX09, est conçue pour produire des colliers chauffants avec queues aux deux extrémités. Dotée d'un PLC, d'un écran tactile et d'un servomoteur, elle offre stabilité et simplicité d'utilisation. Elle peut automatiquement non seulement prendre, donner, ranger, et couper des fils, mais aussi se démarrer et arrêter automatiquement. La machine peut être employées dans les équipements pour produire les colliers avec deux queues.

Tandis que l’enroulement du moteur servo, le moteur pas à pas de subdivision ultra-haute arrange synchrone les fils. Le moteur pas à pas contrôle la longueur des extrémités de fil avant et arrière, fonctionne de manière équilibrée et a une précision d’arrangement de fil extrêmement élevée. Après avoir réglé l’équipement, l’opérateur n’a qu’à installer le fil de chauffage pour effectuer automatiquement une série d’actions telles que l’alimentation du fil - la suspension - l’enroulement - la coupe - la remise à niveau. En même temps, la machine entière est équipée de capteurs photoélectriques ou de proximité dans beaucoup d’endroits, avec la détection d’opération de moteur, la détection de pression d’air, la rupture de fil et la détection de pénurie de matériel, la détection de blocage de fil, la détection d’arrivée de production et d’autres procédures de détection et procédures d’arrêt d’alarme de défaut, qui améliore considérablement la fiabilité et la sécurité du fonctionnement d’équipement et réalisent vraiment l’opération complètement automatique de bobinage sans surveillance.

Il existe 3 modes d’enroulement, y compris l’enroulement à un seul segment, l’enroulement segmenté et l’enroulement extrêmement court. Les descriptions de chaque mode d’enroulement sont les suivantes:

• enroulement à un seul segment: convient pour l’enroulement sans segmentation et avec un grand nombre de tours;
• enroulement segmenté: convient pour l’enroulement segmenté et l’enroulement avec espacement;
• enroulement extrêmement court: convient pour l’enroulement sans segmentation et avec un petit nombre de tours

Application

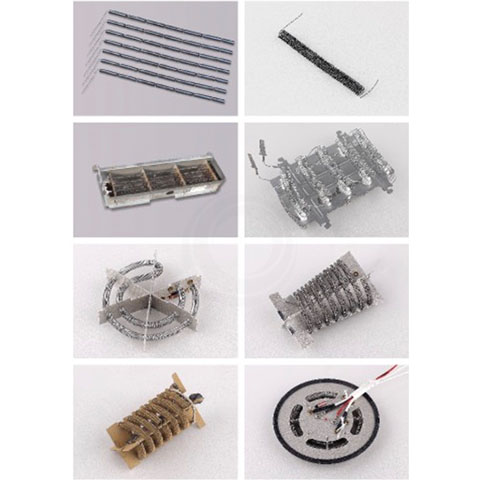

Il permet d'enrouler les fils chauffants utilisés pour les sèche-cheveux, les peignes électriques, les radiateurs électriques, les pistolets thermiques, les sèche-mains, les sèche-linge, Les Machines à pop-corn, les tiges chauffantes pour aquariums, les plateaux chauffants, les tubes chauffants et les tubes en quartz. Son rendement peut atteindre 2 000 à 5 000 pièces/8 h.

Paramètres techniques
