Machine automatique de dénudage et d'enroulement pour Câbles De Traçage Électrique: un outil industriel puissant, d'une grande efficacité et d'une grande précision.

Dans l'industrie moderne de la fabrication de câbles de traçage électrique, l'obtention d'une combinaison optimale de dénudage efficace et d'enroulement précis est essentielle pour accroître la capacité de production. La machine de dénudage et d'enroulement de câbles de traçage électrique est une solution entièrement automatisée, spécialement conçue pour la fabrication de ces câbles. Elle se compose de trois éléments principaux : un mécanisme d'alimentation du fil, un mécanisme d'enroulement et un mécanisme de réception du fil. Ceci permet un gain de place considérable dans l'atelier, tout en garantissant stabilité et visibilité pendant le fonctionnement .

Principaux paramètres techniques

Cette machine à bobiner, avec son système de contrôle logiciel hautement réglable, peut répondre aux besoins de production de câbles de traçage électrique aux spécifications variées .

1. Vitesse d'enroulement ultime : La vitesse d'enroulement maximale peut atteindre [nombre] fois par minute. 2000prm .
2. Rendement élevé : Lorsque le pas d'enroulement est réglé à 0,7 mm , la vitesse de sortie peut atteindre [par heure]. 84 mètres .
3. Réglage flexible des performances :
   • Paramètres d'enroulement : Le nombre d'impulsions de vitesse d'enroulement ( 0-66666 ) et le pas d'enroulement ( 0-999 mm ) peuvent être ajustés de manière flexible via l'écran tactile .
   • Précision du pelage : L'espacement du pelage est réglable dans une certaine plage via un logiciel. 101-9999 mm , la profondeur de pelage et de morsure peut être ajustée manuellement en fonction de l'épaisseur du fil .
4. Pneumatique et contrôle du temps : Le temps d'engagement du cylindre de coupe ( 2-10 s ) et le temps de soufflage d'air après la coupe ( 1-20 s ) peuvent être réglés de manière flexible via l'écran tactile pour assurer un processus de coupe propre et net .

Système puissant d'enroulement et de pose de câbles

Afin de garantir un fonctionnement stable à long terme, l'équipement a fait l'objet d'une optimisation approfondie en termes de résistance mécanique et de contrôle :

1. Contrôle de la tension : Le mécanisme d’enroulement est équipé d’un contrôleur de tension avec une plage de réglage de 0 à 100 %, empêchant efficacement la rupture des fils fins ou le relâchement des fils épais.
2. Capacité de charge élevée : vitesse d'enroulement réglable (0-120 tr/min), épaisseur de bobine 30 mm, capacité de charge maximale jusqu'à 60 kg, largeur de bobine maximale supportée jusqu'à 330 mm.

Dimensions du mécanisme

Ce système entièrement automatisé se compose de trois modules physiques fonctionnant indépendamment, présentant les dimensions spécifiques suivantes :

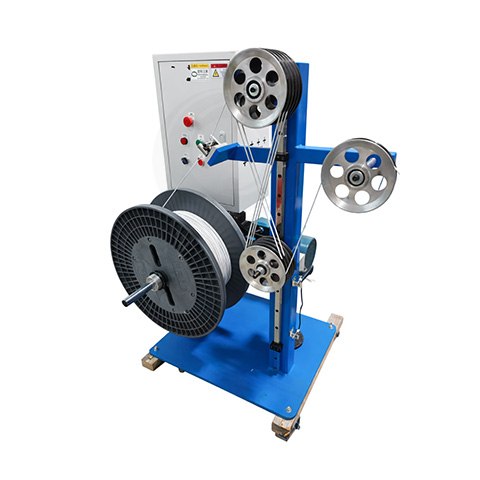

Mécanisme d'alimentation du fil : 1170 × 920 × 1300 mm

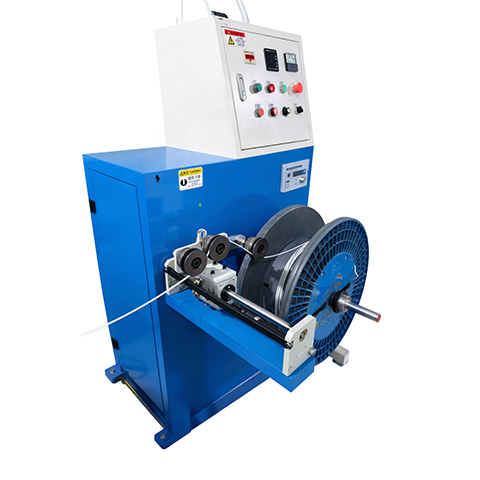

Mécanisme de remontage : 1800 * 720 * 1390 mm

Mécanisme de recrutement : 1050 * 1100 * 1570 mm

Pourquoi choisir une machine de dénudage et d'enroulement entièrement automatique ?

1. Amélioration de la régularité : grâce à la commande par impulsions PLC et au réglage logiciel, les erreurs d'espacement dues à la manipulation manuelle sont éliminées, garantissant ainsi la régularité de chaque mètre de câbles de traçage électrique.
2. Réduction des coûts de main-d'œuvre : Le fonctionnement entièrement automatisé réduit l'intervention manuelle dans les processus d'épluchage et de découpe, diminuant considérablement l'intensité du travail.
3. Sûr et fiable : L'équipement est doté d'une interface tactile intuitive et d'un bouton d'arrêt d'urgence pour garantir un processus de production sûr et contrôlé.
