Machine De Pliage De Fil 3D

Machine de pliage de fil 3d est un équipement automatique spécialement conçu pour le pliage tridimensionnel de fils métalliques. Elle est largement utilisée dans la fabrication de pièces métalliques de formes complexes, de supports, de crochets, de pièces automobiles, de ressorts de meubles, etc.

Caractéristiques principales:

1. Contrôle multiaxes: Grâce au contrôle des axes X, Y et Z, le fil peut être formé à n’importe quel angle.
2. L’alimentation, le redressage, le cisaillement et le pliage automatiques sont intégrés.
3. Des fils de différentes sections, tels que des fils ronds, carrés et plats, peuvent être traités.
4. L’angle de pliage est précis et la répétabilité est de ± 0,1 mm.
5. Servomoteur + système de contrôle multiaxes : la courbe de montée et de descente lentes ainsi que la vitesse du servomoteur peuvent être modifiées selon les besoins pour que la transmission réelle soit cohérente avec la longueur théoriquement calculée.
6. Chaque longueur en mm est divisée en 10 impulsions pour garantir la précision du réglage de l’alimentation du fil.
7. Servomoteur réglable pour une coupe circulaire nette. Les temps de cisaillement et de rétraction sont directement modifiables sur l’afficheur.
8. Conçu avec des fonctions d’alimentation et de rétraction lentes manuelles, il est facile à utiliser et réduit les pertes de matière. 9. La torsion extérieure peut être levée et abaissée séparément pour traiter les fils à gauche et à droite sans sortir de la rainure de cintrage. La torsion intérieure peut être transformée en coton de cintrage double couche ou en clous de cintrage, ce qui est plus rapide et plus stable.
9. La tête de cintrage peut être décalée à gauche et à droite, la torsion interne peut être excentrique et le ressort de torsion peut être usiné. L'angle R utilisable est de plus en plus flexible.
10. Le boîtier d'alimentation du fil peut se déplacer vers l'avant et vers l'arrière. Pendant l'usinage, il n'est pas nécessaire de retirer le fil, ni de le faire passer deux fois dans le mécanisme linéaire. Le fil est ainsi plus stable. L'espace de travail est plus flexible lors de l'usinage de pièces.
11. La fraise peut se déplacer vers l'avant et vers l'arrière, ce qui est plus rapide et plus stable pour l'usinage de produits courts. Pour l'usinage de produits longs, elle se rétracte vers l'arrière pour dégager un espace plus grand et éviter que le produit ne heurte la fraise. 13. Le moteur d'alimentation du fil est fixé à la base inférieure pour réduire le poids de la boîte d'alimentation du fil, de sorte que le fil tourne plus rapidement, plus léger et que l'angle de rotation soit plus précis et stable.

Configuration de la machine de pliage de fil 3d

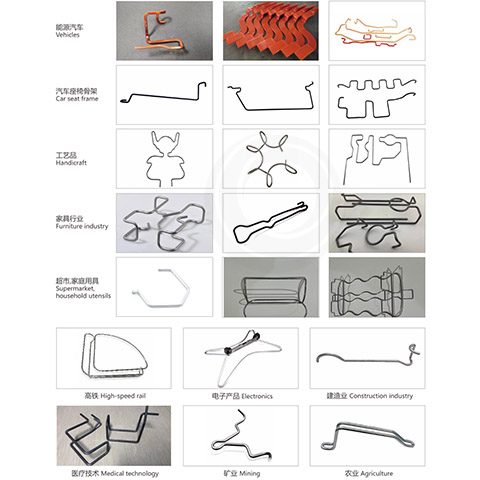

Machine de pliage de fil 3d pour secteurs d'activité

• Fabrication de pièces automobiles (armatures de sièges, supports de conduites d'huile, etc.)
• Fabrication de meubles (structures de meubles en fil de fer)
• Fournitures de cuisine et de salle de bain (supports de cuvettes, grilles)
• Suspensions de climatisation, supports d'appareils électriques
• Fabrication de présentoirs et d'objets artisanaux
