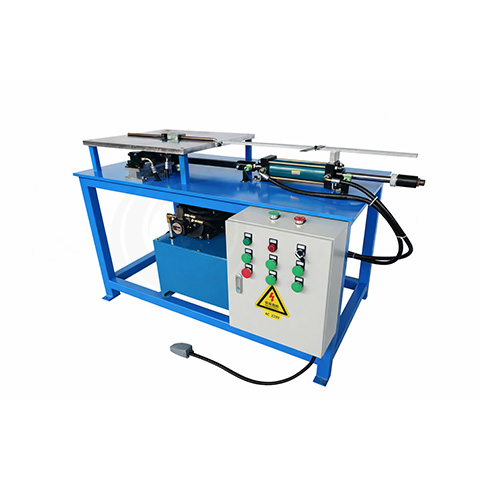

Machine de cintrage de tubes semi-automatique pour formes en U/M — une solution économique pour le formage de éléments chauffants.

Dans la production de éléments chauffants, le cintrage en U et en M est une étape essentielle et courante. Afin de répondre aux besoins des petites séries et des clients soucieux des coûts, notre entreprise a lancé une Cintreuse de tubes semi-automatique (forme en U/M) . Cet équipement se caractérise par une structure robuste, une utilisation simple et un excellent rapport qualité-prix ; il est largement utilisé pour le formage et le traitement de divers éléments Chauffants.

I. Aperçu de l'équipement

La Cintreuse de tubes semi-automatique est un appareil économique conçu spécifiquement pour le formage et le cintrage de éléments chauffants en U et en M. L'alimentation et la rotation manuelles de l'élément chauffant, associées à une limitation mécanique, permettent un cintrage précis et régulier, tout en réduisant efficacement les coûts d'investissement.

cette série comprend deux modèles pour répondre aux besoins des différentes conditions de production :

• Type hydraulique : WG09Y
• Type pneumatique : WG09

II. Comparaison des paramètres et des caractéristiques des deux modèles

Cintreuse de tubes hydraulique semi-automatique (WG09Y)

Ce modèle convient aux conditions de travail avec une gamme plus étendue de diamètres de tuyaux et des exigences de force de flexion plus élevées .

1. Alimentation électrique : 380 V / 50 Hz
2. Puissance du moteur : 3 kW
3. Pression de service de la centrale hydraulique : 70 kg
4. Diamètre de tuyau applicable : 6 à 16 mm
5. Forme du moulage : en U / en M
6. Remarque : Les tuyaux de grand diamètre nécessitent un recuit.

Caractéristiques:

• Entraînement hydraulique, force de flexion importante
• Convient aux tubes chauffants de diamètre moyen et grand
• Moulage stable et grande répétabilité

électrique et pneumatique (WG09)

Ce modèle se caractérise par des économies d'énergie, une réduction des coûts et une maintenance simple , et convient à la production de spécifications standard.

1. Puissance du moteur : 1,5 kW
2. Alimentation électrique : 380 V
3. Exigences relatives à la source d'air : air comprimé à 0,6 MPa
4. Diamètre de tuyau applicable : 6 à 12 mm

Caractéristiques:

• Structure simple et faibles coûts d'exploitation
• Les besoins en gaz de l'usine ne sont pas élevés.
• Adapté à la production en série de éléments chauffants de petit et moyen diamètre

III. Méthode de fonctionnement et caractéristiques de moulage

Les deux types de cintreuses de tubes semi-automatiques utilisent :

• Alimentation manuelle
• Faites tourner le tube manuellement
• Contrôle mécanique limite de l'angle et de la position de flexion

Cette conception, tout en garantissant un moulage homogène, réduit considérablement la complexité de l'équipement, ce qui la rend idéale pour :

• fabricants de éléments Chauffants
• fabricants de composants pour appareils électroménagers
• Lignes de production de petite et moyenne taille
• Scénarios d'application avec de multiples spécifications et des changements de modèle fréquents

IV . Pourquoi choisir une cintreuse de tubes semi-automatique ?

• Faibles coûts d'investissement et retour sur investissement rapide
• Structure mature, entretien simple
• Faibles barrières à l'entrée et formation rapide
• Convient au moulage de formes conventionnelles de éléments Chauffants
• Les solutions hydrauliques ou pneumatiques peuvent être choisies en fonction du diamètre des tuyaux et de la capacité de production.

du modèle hydraulique WG09Y qui privilégie une plus grande capacité de cintrage ou du modèle pneumatique WG09 qui met l'accent sur l'économie et la stabilité , les cintreuses de tubes semi-automatiques peuvent fournir une solution fiable, efficace et rentable pour le formage en U/M des éléments chauffants .

Pour obtenir des vidéos sur les équipements, des spécifications techniques ou des conseils de sélection , veuillez nous contacter pour plus d'informations.
