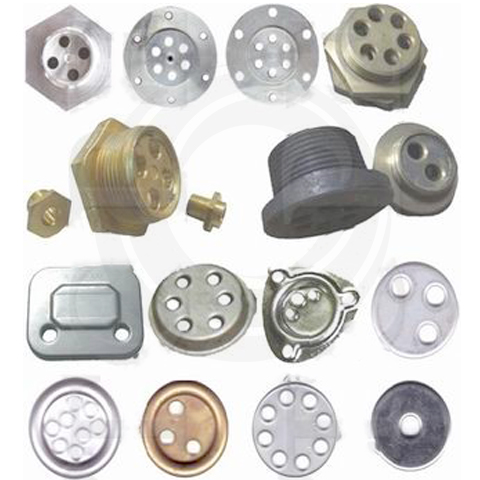

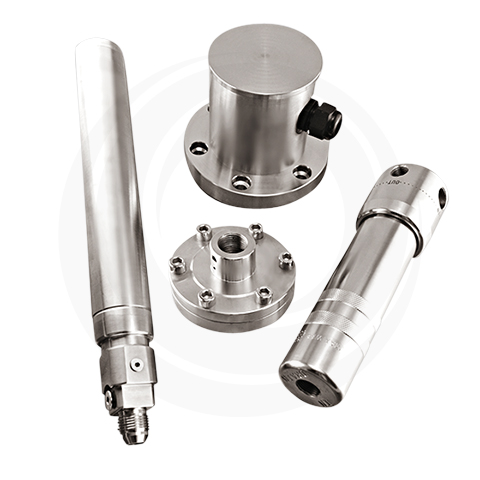

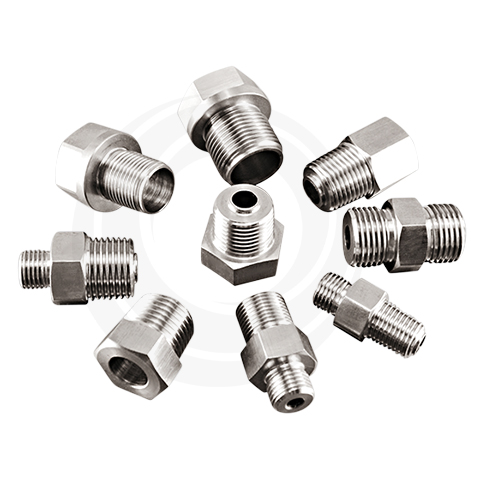

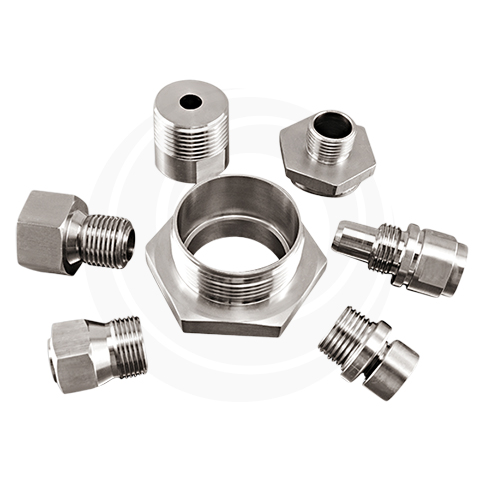

Flanges | Tapones | bridas
El flange es un componente de sellado compuesto por brida, junta de sellado y pernos de sujeción, que desempeña un papel importante en la conexión de tuberías, bombas, válvulas, recipientes a presión y varios equipos de soporte de presión, y es el conector de Tubería más utilizado en los sistemas y dispositivos de tuberías de maquinaria, petróleo, industria química, industria petroquímica, conservación de agua, energía eléctrica, industria ligera, textil, construcción naval, industria farmacéutica y nuclear. Según las estadísticas, en el campo de la industria petroquímica, hay más de 200,000 juntas de sellado de bridas solo en una gran refinería, lo que es suficiente para demostrar que el uso de juntas de bridas es muy grande.
La junta de brida no es solo un tipo de conector desmontable, sino también un tipo de sello de soporte de presión, que pasa principalmente a través del orificio del perno de la brida con la ayuda del perno de conexión, ejerce una fuerza de compresión sobre la superficie de sellado de la brida bajo la acción de la precarga del perno aplicada, comprime la junta de sellado intercalada entre un par de bridas y hace que la deformación plástica de la junta o la deformación elástica ocurra bajo la acción de la fuerza de compresión del perno, para llenar el espacio microgeométrico de la superficie de sellado de la brida para lograr el propósito de sellado.
La falla de sellado de los Flanges se manifiesta principalmente como fugas. En los sistemas y dispositivos de tuberías de diversas industrias, debido a la falla del sello de la junta de brida, causa una gran cantidad de desperdicio de energía y Materias Primas y, en el peor de los casos, provoca el desguace, el apagado y la producción de equipos, víctimas y una grave contaminación ambiental. Por lo tanto, las industrias modernas del petróleo, química, petroquímica, energía atómica, aeroespacial y otras han presentado requisitos más estrictos para el sellado de dispositivos de tuberías.
Un flange es una unidad de una junta de brida y, por lo general, aparece como una pieza estándar separada. Los elementos de brida generalmente están estandarizados.
Tipo y código de brida (para bridas generales)
En GB/T9112-2010 "Tipos y parámetros de bridas para tuberías de acero", se especifican los tipos de bridas y códigos de dos sistemas de bridas diferentes:
Uno es el tipo y código de brida con la presión nominal marcada con PN (sistema de brida europeo);
El otro es el tipo de brida y código marcado con Clase para la presión nominal (sistema de brida americano).
| Tipo de Flange | Código de flange de la marca PN (norma europea) | Código de flange de la marca de clase (estándar americano) |
| Flange integral | IF |
| Flange roscado | Th |
| Flange de soldadura a tope con cuello | WN |
| Flange plano soldado con cuello | SO |
| Flange de soldadura por encastre | SW |
| Flange soldado plano de placa | PL | |
| Tipo A tipo de placa de anillo soldada a tope tipo Flange suelto | PL/W-A | |
| Tipo B tipo de placa de anillo soldada a tope tipo Flange suelto | PL/W-B | |
| Flange suelto de placa de anillo soldado plano | PL/C | |
| Placa de flange del extremo de la tubería. Flange suelto (tipo A). | PL/P-A | |
| Flange suelto de placa de sección corta (tipo B). | PL/P-B | |
| Flange suelto de anillo soldado a tope | PJ/SE | LF/SE |
| Flange suelto de anillo soldado plano | PJ/RJ | |
| Anillo soldado a tope con flange suelto en el cuello | | HL/W |
| Flange de cuello largo | | LWN |
| Cubierta de flange | BL |
| Cubierta de flange forrada | BL(S) | |
Tipo y código de superficie de sellado
| Tipo de sellado | Código | Código estándar EN |
| Superficie | SS | A |
| RF | RF | B |
| Superficies cóncavas y convexas | Convexo | MF | M | E |
| Cóncavo | F | F |
| Superficie machihembrada | Espiga | TG | T | C |
| Superficie de la ranura | G | D |
| Superficie de la junta Tipo O | Junta tórica convexa | OSG | OS | G |
| Superficie de la ranura de la junta tórica | OG | H |
| Superficies de conexión de anillo | RJ | |
Tamaño nominal y diámetro exterior de la tubería de acero
El tamaño nominal es un parámetro básico del elemento de tubería y el parámetro principal de los flanges. En los flanges marcados con PN, sus códigos de tamaño nominal se indican mediante DN; En los flanges marcados con Clase, sus códigos de tamaño nominal se indican mediante NPS y DN.
