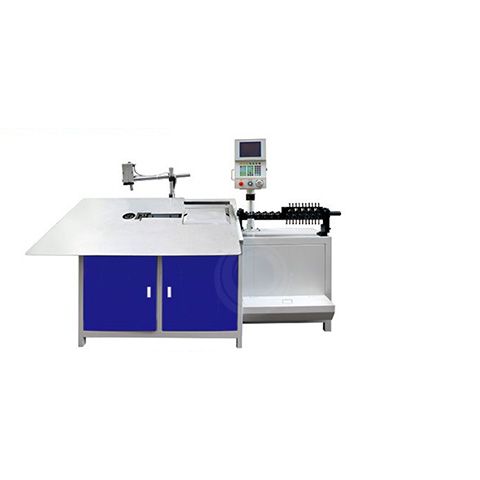

Cuenta con enderezamiento, con corte, sin interferencias, con empuje y doblado, formación de una sola vez, operación automática sin necesidad de un operador, la eficiencia es de 4 a 5 veces mayor que la del modelo tradicional.
Concepto de diseño de este equipo: reemplazar la mano de obra con máquinas, sin necesidad de enderezar materiales y producción sin abrir moldes. Da igual la forma en la que se necesita doblar, siempre que sea sobre una superficie plana, la máquina puede satisfacer sus necesidades.
Es adecuado para alambre de hierro, alambre de acero, alambre de acero inoxidable y alambre de metal no ferroso (alambre redondo, cuadrado, plano), formas irregulares y varias hebillas planas y varios ganchos para cuadrado, redondo, hexagonal y ovalado (doblado).
Está diseñado principalmente para marcos de asientos de automóvil, marcos de sombrillas, resortes de cuadrados, resortes de formas especiales, jaulas para mascotas, canastas para bicicletas, accesorios para motocicletas, soportes de flores de jardinería Silin, artesanías de alambre de hierro, suministros de cocina para baños de alambre de hierro y varias molduras de alambre, con capacidad de procesamiento total y alta velocidad y precisi ón de procesamiento.
1. Alimentación de servomotor, servocorte, servoformación, programa de control por computadora PLC para controlar cada servomotor cuando funciona.
2. El controlador es operado por la pantalla táctil, doblado automático, pantalla en chino e ingles, el método de programación es simple e intuitivo, el sistema tiene múltiples conjuntos de funciones de configuración de parámetros, que pueden ser muy convenientes para el cambio y mantenimiento de parámetros.
3. El servosistema adopta alta precisión, alto par y alta velocidad para garantizar la salida.
4. Establezca un cierto número en la interfaz, y la máquina emitirá una alarma después de que se alcance el número establecido, pero no dejará de funcionar y comenzará el siguiente conteo.
5. Esta máquina tiene función de parada de emergencia y alarma, por ejemplo, debido a alguna razón por la que la máquina no se está alimentando, puede detenerse automáticamente y emitir una alarma.
Principales parámetros técnicos de la máquina de doblar alambre | ||||
Modelo/tamaño del Cable | WX03-6(2.5~6mm) | WX03-8(3~8mm) | WX03-12(4~12mm)(12 será más lento dependiendo de la situación) | |
Tensión eléctrica | Cable de tierra trifásico de 380V+ | Cable de tierra trifásico de 380V+ | Cable de tierra trifásico de 380V+ | |
Número de ruedas de enderezado | 22 juegos (fabricados con GB CR12) | 22 juegos (fabricados con GB Cr12) | 28 juegos (fabricados con GB CR12) | |
Troqueles de doblado | Todos están acabados con material de alta calidad SKD11/51 con una dureza de 58-62° | Todos están acabados con material de alta calidad SKD11/51 con una dureza de 58-62° | Todos están acabados con material de alta calidad SKD11/51 con una dureza de 58-62° | |
Número de ruedas de alimentación de alambre | 3 grupos (la rueda de alambre está hecha de estándar internacional Cr12, con procesamiento de pulido fino, dureza de tratamiento térmico, dureza de hasta 58 °, resistencia al desgaste) | 3 grupos (la rueda de alambre está hecha de estándar internacional Cr12, con procesamiento de pulido fino, dureza de tratamiento térmico, dureza de hasta 58 °, resistencia al desgaste) | 4 grupos (la rueda de alambre está hecha de estándar internacional Cr12, con pulido fino, dureza de tratamiento térmico, dureza de hasta 58 ° y resistencia al desgaste) | |
Número de ejes | 3 ejes | 3 ejes | 3 ejes | |
Potencia total del servomotor | 4.8KW | 4.8KW (alto par) | 6.9KW | |
Potencia del servomotor de alimentación | 2.3KW | 2.3KW con desaceleración | 2.3KW con desaceleración | |
Potencia del servomotor de flexión | 1.5KW | 2.3KW con desaceleración | 2.3KW con desaceleración | |
Potencia del servomotor del cortador | 1.0KW | 1.0KW | 2.3KW con desaceleración | |
Fuerza de corte de la fresa | Ф6 Alambre de hierro (alambre blando) | Ф8 Alambre de hierro (alambre blando) | Ф10, 12 alambre de hierro (alambre blando). | |
Cables aplicables | Alambre redondo, Alambre Plano, alambre cuadrado (aplicable a cualquier material de alambre) | Alambre redondo, alambre plano, alambre cuadrado (aplicable a cualquier material de alambre) | Alambre redondo, alambre plano, alambre cuadrado (aplicable a cualquier material de alambre) | |
Rango de cables aplicable | Alambre de hierro estándar de 2,5-6 mm | Alambre de hierro estándar de 3-8 mm | Alambre de hierro estándar de 4-12 mm | |
Almacenamiento | 10.000 conjuntos de datos, 300 acciones como 1 conjunto | 10.000 conjuntos de datos, 300 acciones como 1 conjunto | 10.000 conjuntos de datos, 300 acciones como 1 conjunto | |
Velocidad de avance | Hasta 90 m/min | Hasta 24 m/min | Hasta 18 m/min | |
Velocidad máxima de doblado | 300 giros/min ± 180° | 300 giros /min ± 180° | 50 giros /min ± 360° | |
Dirección del movimiento | El molde interior se mueve hacia abajo/hacia arriba El molde exterior se mueve hacia abajo/se mueve hacia arriba 360° y gira en la dirección opuesta | El molde interior se mueve hacia abajo/hacia arriba El molde exterior se mueve hacia abajo/se mueve hacia arriba 360° y gira en la dirección opuesta | El molde interior se mueve hacia abajo/hacia arriba El molde exterior se mueve hacia abajo/se mueve hacia arriba 360° y gira en la dirección opuesta | |
Eficacia | 20-25 piezas/min (tomando 200*200 como muestra) | 12-15 piezas/min (tomando 200*200 como muestra) | 8-10 piezas/min (tomando 300*300 como muestra) | |
Precisión de doblado | ±0,5° | ±0,5° | ±0,5° | |
Precisión de alimentación de alambre | ±0,5 mm | ±0,5 mm | ±0,5 mm | |
Sistema neumático | Cilindro | 3 piezas | 3 piezas | 3 piezas |
Electroválvulas | 3 piezas | 3 piezas | 3 piezas | |
Servosistema | Idiomas del sistema | Inglés/Chino (sistema con función de carga y descarga) | Inglés /Chino (sistema con función de carga y descarga) | Inglés/Chino (sistema con función de carga y descarga) |
Pantalla de control | Pantalla táctil + botones | Pantalla táctil + botones | Pantalla táctil + botones | |
Controlador del molde | Procesador de alto rendimiento de 32 bits | Procesador de alto rendimiento de 32 bits | Procesador de alto rendimiento de 32 bits | |
Dimensiones | 2800*850*1500 | 2800*850*1500 | 3150 * 785 * Aproximadamente 1800 | |
Peso de la máquina | 1100KG | 1200KG | 1500KG |
