Alimentador vibratorio inteligente de alta frecuencia para componentes electrónicos estándar
El alimentador de vibración de alta frecuencia para componentes electrónicos se utiliza principalmente en la línea de producción automatizada para transportar de manera precisa y ordenada pequeños componentes electrónicos (como condensadores, resistencias, diodos, chips IC, Conectores, etc.) a la estación de ensamblaje o procesamiento. El alimentador vibratorio de alta frecuencia tiene una frecuencia de vibración más alta que los Alimentadores Vibratorios ordinarios, lo que lo hace adecuado para componentes electrónicos livianos y frágiles, lo que garantiza un transporte suave y reduce el daño por fricción.
Escenarios de aplicación
Proceso de colocación SMT : proporcionar condensadores, resistencias, diodos y otros componentes pequeños cuidadosamente dispuestos para la máquina de colocación.
Empaquetado y pruebas de IC : transporte chips de circuitos integrados a la estación de prueba para mejorar la eficiencia de las pruebas.
Línea de producción de ensamblaje electrónico : como conectores, interruptores, relés y otros procesos de ensamblaje automatizados.
Características Principales
Parte de accionamiento: vibración circular japonesa de alta frecuencia y alta velocidad SINFONIA, vibración directa.
Parte de control: sistema de control inteligente japonés SINFONIA.
Parte de alimentación: aleación de aluminio de alta dureza y tratamiento superficial especial.
Parte optoelectrónica: sensor de alta velocidad y sistema de reconocimiento de imagen.

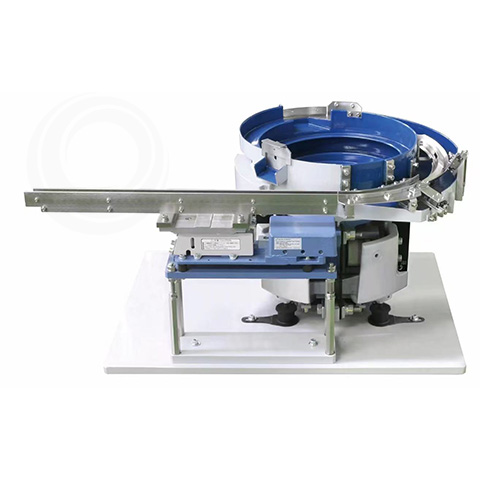

Alimentador de bandeja de precisión de alta velocidad con resistencia-condensador de chip inteligente
Este producto es principalmente adecuado para resistencias de chip estándar, condensadores de chip y otros componentes electrónicos de chip que alimentan piezas de trabajo.
Tabla de especificaciones de algunos alimentadores inteligentes de condensadores SMD
No.
Modelo de alimentador
Especificaciones de la pieza de trabajo (Sistema métrico)
Tamaño de la pieza de trabajo (mm)
Capacidad de alimentación (pcs/min)
L
W
T
1
EL-C0201
C0201
0.20
0.10
0.10
3,500
2
EL -C0402
C0402
0.40
0.20
0.20
12,000
3
EL -C0603
C0603
0.60
0.30
0.30
12,000
4
EL -C1005
C1005
1.00
0.50
0.50
7,000
5
EL -C1608
C1608
1.60
0.80
0.80
5,800~6,200
6
HE-C20125
C20125
2.00
1.25
1.25
5,500
Tabla de especificaciones de algunos alimentadores inteligentes de resistencias de chip
No.
Modelo de alimentador
Especificaciones de la pieza de trabajo (métrico)
Tamaño de la pieza de trabajo (mm)
Capacidad de alimentación (pcs/min)
L
W
T
1
EL -R0402
R0402
0.4
0.2
0.13
4,000 - 4,500
2
EL -R0603
R0603
0.6
0.3
0.23
4,500 - 4,800
3
EL -R1005
R1005
1
0.5
0.35
4,000 - 5,000
4
EL -R1608
R1608
1.6
0.8
0.45
3,000

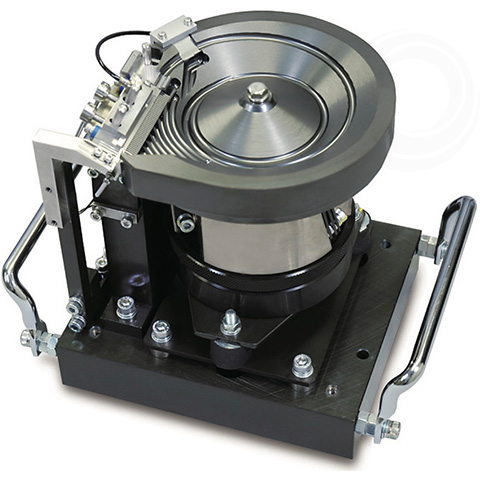

Alimentador de bandeja de precisión de alta velocidad con inductor SMD inteligente
Este producto es principalmente adecuado para todo tipo de inductores en miniatura, anillos magnéticos y piezas especiales de alimentación.
Tabla de especificaciones de algunos alimentadores inteligentes de inductores SMD
No.
Modelo de alimentador
Especificaciones de la pieza de trabajo
Tamaño de trabajo (mm)
Capacidad de alimentación (pcs/min)
L
W
T
1
THC-L0402
L0402
0.4
0.20
0.20
1/8
3,000
2/8
6,000
8/8
7,000
2
THC-L0603
L0603
0.6
0.30
0.30
1/8
3,500
2/8
7,000
8/8
8,000
3
THC-L1005
L1005
1
0.50
0.50
1/8
2,000
2/8
4,000
8/8
4,500
4
THC-L1608
L1608
1.6
0.80
0.80
1/8
1,000
2/8
2,000
8/8
2,200

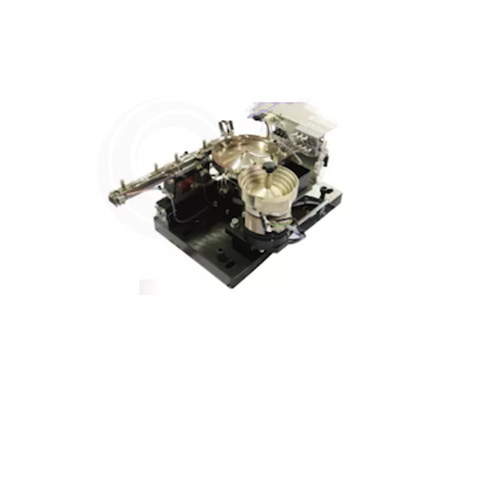

Alimentador de bandejas de precisión de alta velocidad LED SMD inteligente
Este producto es principalmente adecuado para alimentar todo tipo de piezas de trabajo LED SMD.
Tabla de especificaciones de algunos alimentadores inteligentes LED SMD
No.
Modelo de alimentador
Especificaciones de la pieza de trabajo
Tamaño de trabajo (mm)
Capacidad de alimentación (pcs/min)
L
W
T
1
THL-L1010
1010
1.0
1.0
0.6
1000
2
THL-L5630
5630
5.6
3.0
0.8
1200
3
THL-L7020
7020
7.0
2.0
0.8
900
4
THL-L7030
7030
7.0
3.0
0.8
900
5
THL-L3228
3228
3.2
2.8
1.8
800
6
THL-L2016
2016
2.0
1.6
0.75
1500
7
THL-L2323x x x
2323
2.3
2.3
0.7
700
8
THL-L3623
3623
3.6
2.3
0.6
1000
9
THL-L3810T06
3810
3.8
1.0
0.6
800
10
THL-L3810T08
3810
3.8
1.0
0.8
800
11
THL-L4210
4210
4.2
1.0
0.48
800
12
THL-L30085
30085
3.0
0.85
0.4
800
13
THL-L3535
3535
3.5
3.5
1.89
1000
800
